Sulzer насос с разъемным корпусом Z22

Насосы Scanpump с разъемным корпусом серии Z22 имеют широкий спектр применения. Они зарекомендовали себя в целлюлозно-бумажной промышленности в качестве напорных насосов и насосов разрежения, а также на водопроводных и канализационных насосных станциях, в городских системах отопления, на электростанциях и других сложных условиях.

Конструкция

Насосы серии Z22 доступны в 24 типоразмерах с различной конструкцией рабочего колеса. Такая гибкость обеспечивает снижение энергопотребления во всем производственном диапазоне насосов.Многие из насосов имеют предельный КПД более 90%.

Корпус насоса

Насосы, создающие высокий напор, спроектированы таким образом, что позволяют снижать радиальные силы, обеспечивая минимальный прогиб вала и низкую нагрузку подшипников. Корпус разбирается аксиально, что позволяет выполнить полный демонтаж ротора без разборки трубопровода или двигателя. Сменные щелевые кольца между всасывающей и напорной стороной обеспечивают высокий КПД насоса на протяжении всего срока службы.

Рабочее колесо

Каждое рабочее колесо проходит статическую и динамическую балансировку.
Конструкция рабочих колес с двусторонним всасом и низкой пульсацией отвечает строгим требованиям для напорных насосов. Данные рабочие колеса обеспечивают практически нулевые аксиальные силы имеют пониженные NPSH характеристики что может снижать эксплуатационные расходы.
Для каждого типоразмера имеется, обычно, два или более вариантов рабочего колеса для наилучшего удовлетворения требованиям.

Вал и втулки вала

Прочная конструкция вала/подшипника обеспечивает мягкую работу и очень низкую вибрацию. Прогиб вала в месте расположения уплотнений менее, чем 0,05 мм. Вал по всей его длине защищен втулками, которые герметизированы О-кольцами.

Уплотнения вала

Все типоразмеры могут оснащаться торцевыми уплотнениями, основная часть типоразмеров оснащается сальниковыми набивками.

Подшипники

Используются подшипники, заполненные смазкой. Они рассчитаны на срок службы не менее 50.000 ч, что эквивалентно 6 годам постоянной эксплуатации. Требуется лишь техобслуживание подшипников и уплотнений вала.
Отражатели и уплотнения с V-кольцами защищают подшипники от влаги и попадания загрязнений при работе или простое насоса.
Корпуса подшипников расточены стандартно для SPM втулок и могут быть снабжены термодатчиками. Прочный опорный подшипник может воспринимать высокие аксиальные нагрузки и поэтому насосы могут монтироваться вертикально.

Преимущества

  • Высокая надежность. Надежная конструкция обеспечивает мягкую и бесперебойную эксплуатацию.
  • Высокая эффективность. Конструкция обеспечивает высокую эффективность и значительную экономию электроэнергии из года в год.
  • Низкие монтажные расходы. Рабочие колеса с двухсторонним всасом имеют пониженные NPSH характеристики, что позволяет снижать эксплуатационные расходы.
  • Максимальная гибкость. Широкий выбор типов установки позволяет выбирать тип установки, отвечающий требованиям клиента.
  • Простота в использовании. Простой демонтаж благодаря наличию разъемного корпуса.

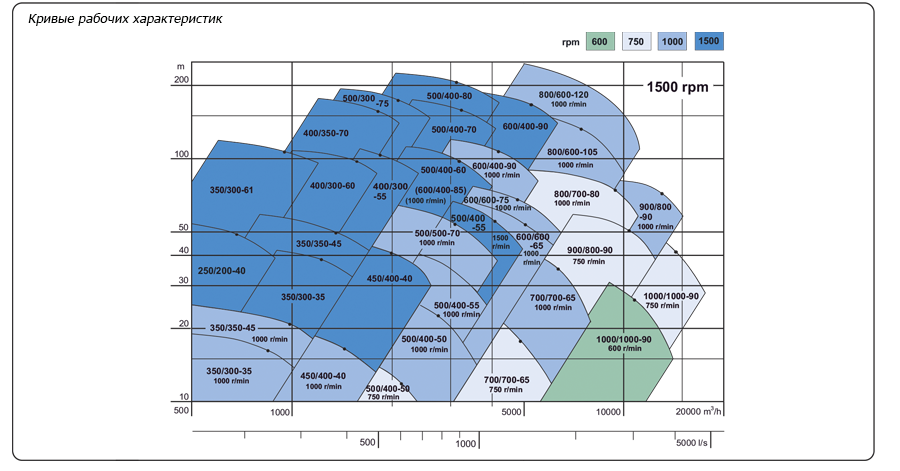

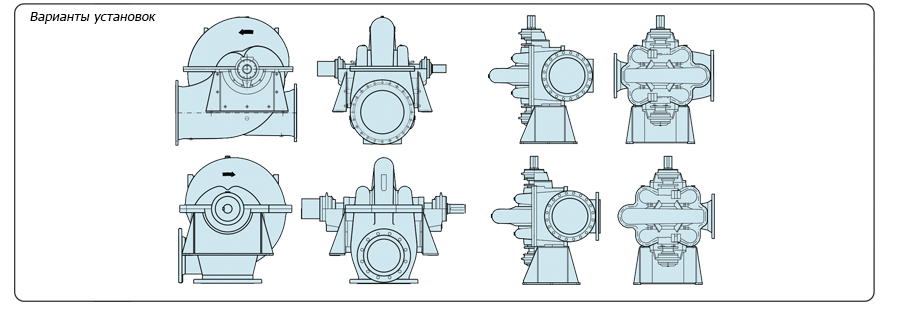

Варианты установки

Все насосы могут устанавливаться горизонтально или вертикально, некоторые могут иметь расположение патрубков под углом 90°.
Гибкая стальная опорная  плита позволяет выбирать тип установки по требованию клиентов, главным образом, благодаря наклону всасывающего патрубка.
При вертикальной установке двигатель может быть смонтирован на треноге, при этом привод обеспечивается через карданный вал к насосу с основанием.  Двигатель также может располагаться на верхнем этаже, привод насоса при этом обеспечивается через длинный карданный вал.

Типы обозначений

Z22 800/700-80
Z22 Серия насоса
800 Диаметр входных патрубков, мм
700 Диаметр выходных патрубков, мм
-80 Диаметр рабочего колеса, мм

Материалы

Код 1 2 5 6 7 24 41
Корпус

Чугун

0120

Чугун

0120

Чугун

0120

Чугун

ковкий

Чугун

ковкий

Нерж.

сталь2324

Бронза

5444

Кольца компен.

износа

Чугун

0120

Бронза

5204-15

Нерж.

сталь2324

Чугун

0120

Бронза

5204-15

Нерж.

сталь2324

Бронза

5204-15
Рабочее колесо

Чугун

0120

Бронза

5204-15

Нерж.

сталь2324

Чугун

0120

Бронза

5444

Нерж.

сталь2324

Бронза

5444
Вал

Сталь

1650/1672

Сталь

1650/1672

Нерж.

сталь2324

Сталь

1650/1672

Сталь

1650/1672

Нерж.

сталь2324

Нерж.

сталь2324
Втулка вала

Бронза

5204-15

Бронза

5204-15

Нерж.

сталь 2377/2348

Бронза

5204-15

Бронза

5204-15

Нерж.

сталь 2377/2348

Бронза

5204-15
