Sulzer Nopon дисковая диффузная система KKI 215
Мембранные дисковые диффузоры предназначены для осуществления надежной, энергосберегающей мелкопузырчатой аэрации в резервуарах на станциях очистки сточных вод. Данные диффузоры предназначены как для стандартных непрерывно работающих аэрационных систем, так и для прерывающихся аэраций, например, при удалении пищевых и биологических отходов, а также в процессах очистки.
Технические характеристики
- Самоочищающаяся мембрана с прорезями, изготовленная из EPDM
- Мембрана закрепляется при помощи завинчивающегося кольца с резьбой
- Гибкий обратный клапан
- Присоединение к трубопроводу осуществляется при помощи клиновидной детали Sulzer Nopon. Это означает, что для осуществления сборки не требуются клей, растворитель либо сварка
- Также возможно использование резьбового соединения
- Крепление при помощи клиновидной детали позволяет легко уменьшать, увеличивать или перемещать диффузоры, в соответствии с изменениями технологических требований
- Подходят для труб различных размеров, изготовленных из различных материалов
- Подходит для глубоких резервуаров
- Возможность увеличения площади аэрации при установке модифицированных дисков PRF 300 мм на существующие корпусы KKI
- Температура воздуха на впуске – до 80°C
Принцип действия

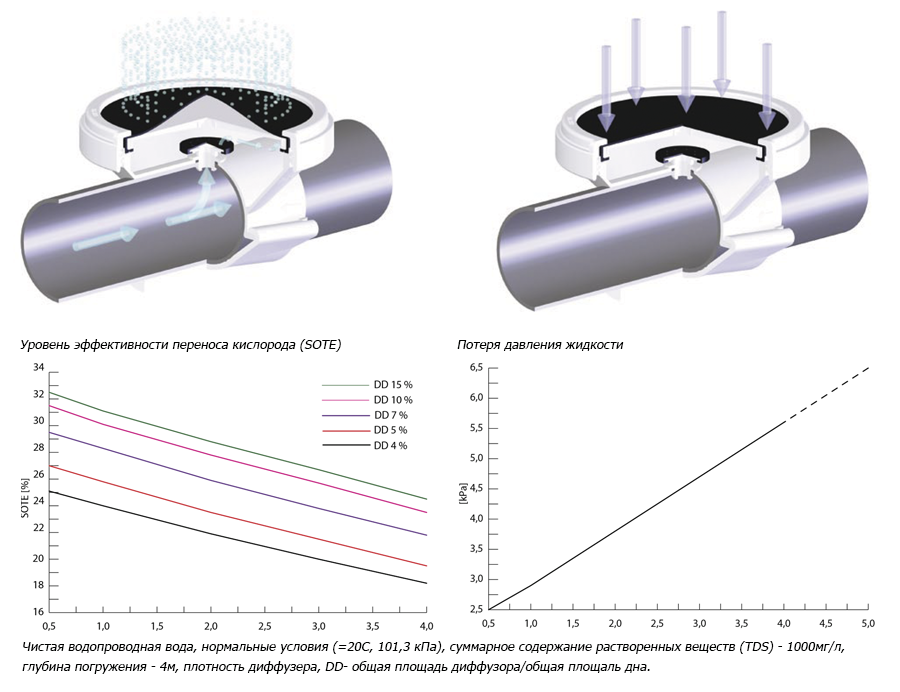

Во время аэрации за счет давления сжатого воздуха приоткрываются выпуклости и прорези мембраны. Опорная плита равномерно распределяет воздух по всей поверхности мембраны. Воздух, проходя сквозь мембрану, формирует маленькие пузырьки. Когда подача воздуха прекращается, под действием давления верхнего слоя воды, мембранный диск плотно прижимается к опорной плите, в результате чего прорези мембраны закрываются. Обратный клапан закрывается, препятствуя поступлению воды в трубопровод.
Детали и материалы
| |
Описание |
Материал |
| 1 |
Основной корпус |
uPVC |
| 2 |
Клиновидная деталь |
uPVC |
| 3 |
Опорная плита |
Полипропилен, армированный стекловолокном |
| 4 |
Резбовое кольцо |
uPVC |
| 5 |
Несущая часть |
uPVC |
| 6 |
Мембранный диск |
EPDM |
| 7 |
Обратный клапан |
EPDM |
| 8 |
Уплотнительное кольцо |
NBR |

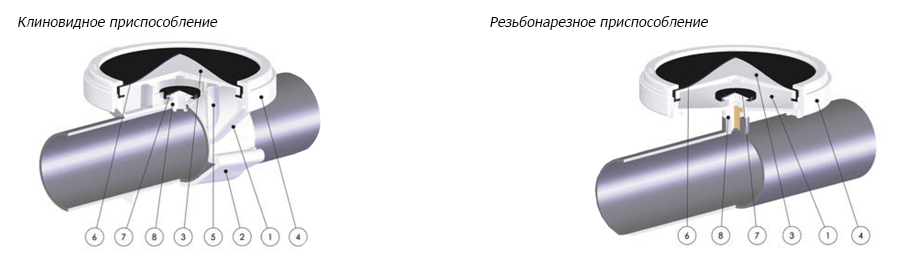

Модельный ряд (клиновидное приспособление)
| |
KKI 215 D90 |
KKI 215D D90 |
KKI 215 D88,9 |
KKI 215 4” |
| Патрубок |
90мм труба |
90мм труба |
88,9мм SS труба |
NS4”труба |
Основной корпус
|
HSA 215 |
HSA 215 |
HSA 215 |
HSA 4 |
| Клиновидная деталь |
HSK 215 |
HSK 215 |
HSK 215 |
HSK 4 |
| Опорная плита |
HTL 215 |
HTL 215 |
HTL 215 |
HTL 215 |
| Завинчивающееся кольцо |
HKR 215 |
HKR 215 |
HKR 215 |
HKR 215 |
| Несущая часть |
- |
HTO 215 |
- |
- |
| Мембранный диск |
HIK 215 |
HIK 215 |
HIK 215 |
HIK 215 |
| Обратный клапан |
HVK 215 |
HVK 215 |
HVK 215 |
HVK 215 |
| Уплотнительное кольцо |
HOR 19 |
HOR 19 |
HOR 18 |
HOR 19 |
Модельный ряд (резьбонарезное приспособление)
| |
KKI 215 R½ |
KKI 215 R½K |
KKI 215 BSF½ |
| Патрубок |
Резьба R½
(ISO 228/1) |
Коническая резьба R½
(ISO 7/1) |
Резьба BSF½
(½”-16 BSF) |
| Основной корпус |
HSA 215 R½ |
HSA 215 R½K |
HSA 215 BSF½ |
| Опорная плита |
HTL 215 |
HTL 215 |
HTL 215 |
| Завинчивающееся кольцо |
HKR 215 |
HKR 215 |
HKR 215 |
| Мембранный диск |
HIK 215 |
HIK 215 |
HIK 215 |
| Обратный клапан |
HVK 215 |
HVK 215 |
HVK 215 |
| Уплотнительное кольцо |
HOR 19 |
HOR 19 |
HOR 19 |
Технические характеристики диффузора
| Расчетный поток воздуха |
0,5-4,0 м3/ч/диффузор (x(+20 °C; 1 013 мбар) |
| Уровень диффузора |
250 мм (xx |
| Макс.температура воздуха |
+ 80°C |
| Макс./мин.глубина установки |
3 - 8 м (оптимально) (xxx |
| Диаметр диффузора |
215 мм
|
| Площадь поверхности диска |
0,025 м2 |
| Размер пузырков |
1 - 3 мм |
| Вес диффузора |
0,770 кг |
| Макс./мин.расстояние между осями |
1,0 / 0,35 м
|
x) В тех случаях, если в сточных водах содержатся химикаты, которые могут повредить этилен-пропиленовый каучук (EPDM), из которого изготовлена мембрана, если тем- пература воды превышает 30°C или если температура воздуха приближается к 80°C, то следует придерживаться самых низких показателей максимального потока воздуха. Максимальное значение 5 м3 /ч можно удерживать самое большее в течение15 мин., например, при очистке мембраны.
xx) Рекомендуемое расстояние от дна резервуара до вершины диффузора
xxx) Модель KKI 215D D90 подходит для более глубоких резервуаров. При использовании на глубине, отклоняющейся от данных значений, следует проконсультироваться спредставителями компании Sulzer.
