PIK 300

ABS Nopon система дисковых диффузоров PIK 300

Мембранные дисковые диффузоры для надежной и энергоэффективной пузырьковой аэрации резервуаров на очистных сооружениях. Подходит для использования в нормальных условиях, как для непрерывной, так и для периодической аэрации в случае необходимости, например при удаление биологического осадка, а также в аэробных реакторах.

Характеристики

  • Самоочищающаяся EPDM мембрана с прорезями
  • Мембрана фиксируется закручивающимся запорным кольцом
  • Подвижные кольца из антифрикционного материала помогают мембране расширяться и сжиматься
  • Прочный запорный клапан из нержавеющей стали
  • Клиновидные крепления ABS Nopon к трубопроводу обеспечивают соединение без клея, сплава или сварки
  • Подвижные кольца помогают открывать диффузор для обслуживания даже после долгих лет работы
  • Клиновидные крепления помогают просто и быстро увеличивать, уменьшать или перемещать систему диффузоров в случае необходимости
  • Подходят для труб различных размеров, изготовленных из различных материалов
  • Температура входящего воздуха до 100°C

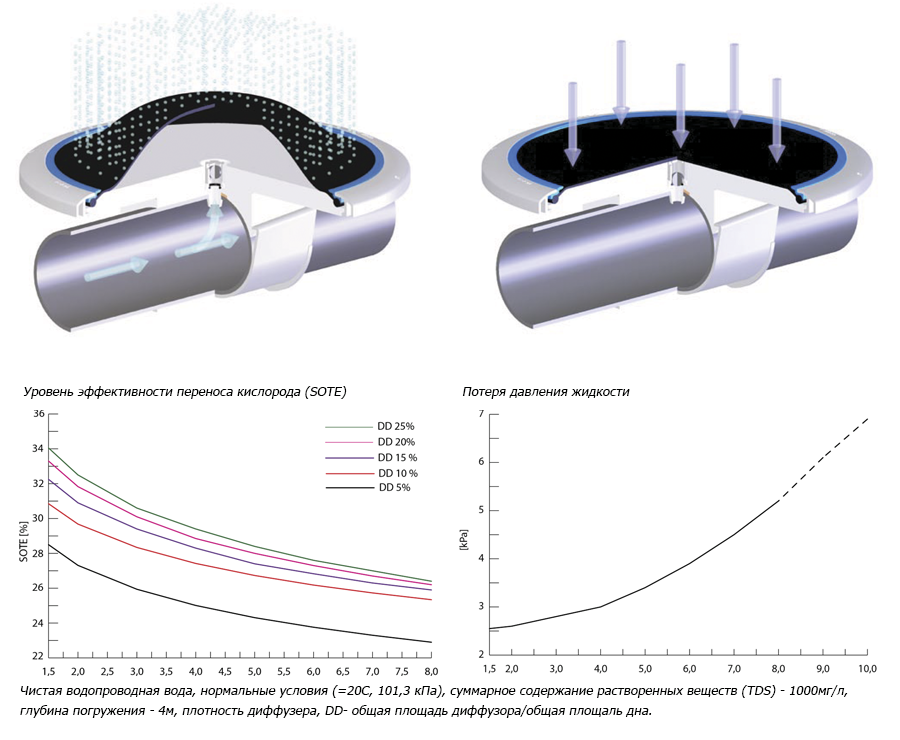

Принцип действия

Во время аэрации за счет давления сжатого воздуха приоткрываются прорези мембраны. Основной корпус равномерно распределяет воздух по всей поверхности мембраны. Воздух, проходя сквозь мембрану, формирует маленькие пузырьки. Когда подача воздуха прекращается, под действием давления верхнего слоя воды, мембранный диск плотно прижимается к удлиненной пластине, в результате чего прорези мембраны закрываются. Обратный клапан закрывается, препятствуя, препятствуя поступлению воды в трубопровод. При нормальных рабочих условиях обратный клапан работает также в качестве спускного отверстия.

Детали и материалы

  Описание Материал
1 Корпус

PP

(полипропилен)

2 Клиновидная деталь PP
3 Гайка PP
4 Кольцо скольжения

POM

(полиацетал)

5 Мембранный диск EPDM
6

Плоскостное

уплотнение

EPDM или SIL

(силиконe)

  Обратный клапан
7 Корпус клапана PP
8 Шарик

SS

(нерж. сталь)

9

Уплотнительное

кольцо

EPDM

Модельный ряд

  PIK 300 V D90 PIK 300 D90 PIK 300 S D88,9 PIK 300 4” PIK300 T 3”
Труба

90 мм

PVC

90 мм

PP

88,9 мм

SSNS3” PVC

NS4”

PVC

NS3” PVC

88,9 мм SS

Корпус

Клиновидная

деталь

Гайка

Кольцо скольжения

Мембранный диск

Плоскостное

уплотнение

Обратный клапан

PSA 300

PSK 90



PKR 300

PVR 300

HIK 300

PLT 15/4



PTV 15 L

PSA 300

PSK 90



PKR 300

PVR 300

HIK 300

PLT 15/4



SIL PTV 15 L

PSA 300

PSK 90



PKR 300

PVR 300

HIK 300

PLT 15/5



PTV 15 L

PSA 300-4

PSK 4



PKR 300-3

PVR 300-3

HIK 300

PLT 15/4



PTV 15-3

PSA 300-3

PSK 3



PKR 300-3

PVR 300-3

HIK 300

PLT 15/4



PTV 15-3

 Технические характеристики диффузора

Расчетный поток воздуха

1,5-8,0 м3/ч/диффузер (x

(+20 °C; 1 013 мбар)

Уровень диффузора 250 мм (xx
Макс.температура воздуха + 100°C
Макс.температура воздуха 3 – 8 м (оптимально)
Диаметр диффузора 336 мм
Площадь поверхности мембраны          0,060 м2
Размер пузырков 1 - 3 мм
Масса диффузора 0,795 кг
Макс./мин.расстояние между осями       1,25 / 0,4 м
