Контроллер для оборудования Sulzer ЕC 531

Контроллер оборудования EC 531 представляет собой единое устройство для контроля и управления одним или двумя насосами. Предназначен для эксплуатации в первую очередь на муниципальных канализационных насосных станциях (КНС). Программное обеспечение устройств EC 531 является результатом развития современных систем мониторинга контроллеров PC 441.

Просмотр аварийных сигналов, ручное управление насосами, изменение настроек и т.д., может выполняться на месте с помощью графического интерфейса пользователя. Это также может быть сделано с помощью программного обеспечения для настройки AquaProg через ПК, подключенный непосредственно к локальному сервисному порту или удаленно, например, через модем. Встроенная панель оператора с графическим дисплеем и клавиатурой обеспечивают простую настройку и эксплуатацию устройства EC 531. Это позволяет оператору сразу увидеть состояние насосной станции.

EC 531 имеет тот же дизайн корпуса, что и PC 242.

Основные параметры управления

  • Установка по уровню, включая задержки по времени
  • Скорость изменения уровня
  • Произвольный уровень запуска
  • Управление тарифом
  • Максимальное время работы
  • Логика управления VFD, включая расчет потока, дневные заданные значения, ночные заданные значения и регулируемую скорость реверса насоса
  • BEP (Точки оптимального КПД)

Передача данных

  • Связь с другими системами телеметрии или диспетчерского управления и сбора данных (SCADA)
    через протокол Modbus (RTU / TCP)
  • Перекрестная таблица ссылок реестра и входов/выходов для эффективной настройки связи

Интерфейс связи

  • Коммуникационный порт RS 232, подключение к модему, радио или другому последовательному каналу связи
  • Сервисный порт для подключения к ПК, RS 232 и USB
  • RS 485 для ЧРП, УПП и счетчика электроэнергии
  • Ethernet через разъем RJ45

Панель оператора

Встроенная панель оператора с графическим дисплеем и клавиатурой обеспечивают простую настройку и

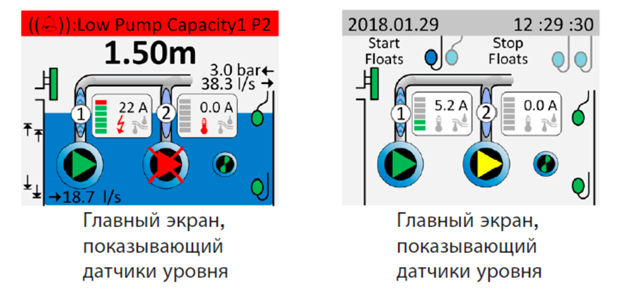

эксплуатацию устройства EC 531. Это позволяет оператору сразу увидеть состояние насосной станции. При активации сигнала тревоги графические символы (высокая температура, протечка, электрическая неисправность, вибрация) станут красными. Подробная информация о состаянии поплавковых переключателей отображается в отдельном окне.



Функции

  • Графическая панель оператора
  • Цифровые выходы (8)
  • Аналоговые выходы (2)
  • Аналоговые входы (4)
  • Входы температурных датчиков PTC / Klixon / Pt100 (2)
  • Коммуникац.порт для Modbus через TCP, RJ-45 Ethernet
  • Коммуникац.порт для Modbus через RS 485
  • Кнопки остановки и принудительного запуска
  • Индикатор питания
  • Индикатор сигнала тревоги
  • Сервисный порт для подключ. к ПК, RS 232 и USB
  • Коммуникационный порт для подключ. модема, RS 232
  • Входы датчика протечки или входы температурного датчика Pt100 (2)
  • Цифровые входы (14)
  • Подключение питания 9-34 постоянного тока

Aналоговые входы

Четыре входа, 2-х проводные 4-20мА:

  • Уровень КНС
  • Ток двигателя
  • Давление на выходе
  • Вибрации
  • Xylem MiniCas Sim
  • Расходомер
  • Температура двигателя
  • Свободный выбор

4 входа, 2-проводные для температурных датчиков:
4 аналоговых входа:

  • четыре могут быть использованы для Pt100
  • два могут быть использованы для PTC
  • два могут быть использованы для датчиков протечек

Цифровые входы

  • Индикация запуска
  • Ручной запуск
  • Ручные установки
  • Автоустановки
  • Запуск поплавком
  • Неполадка насоса
  • Защита двигателя
  • Высокая темп. двигателя насоса
  • Протечка насоса
  • Остановка поплавком
  • Поплавок низкого уровня
  • Датчик переполнения
  • Поплавок высокого уровня
  • Дренажный насос, запускаемый поплавком
  • Локальный режим
  • Сброс сигнала тревоги
  • Сбой питания
  • Импульсный канал 1-4
  • Устройство ПИД-регулятора
  • Вход сигнала тревоги (свободный текст)
  • Блок управления
  • Протечка миксера/дренажного насоса
  • Высокая температура миксера/дренажного насоса

Aналоговые выходы

  • Уровень КНС
  • Приток/расход КНС
  • Переполнение КНС
  • Импульсный канал 1-4
  • Выход для ПИД-регулятора
  • Регистр данных 16 или 32 бита
  • Установка частоты P1 или P2

Цифровые выходы

  • Управление насосом P1
  • Управление насосом P2
  • Сброс защиты эл.двигателя
  • Аварийный сигнал при отказе насоса
  • Доступн. насосов недостаточно
  • Выход насоса из строя
  • Управление миксером
  • Управление дренажным насосом
  • Управление очисткой
  • Управление модемом
  • Дистанционное управление
  • Оповещение персонала
  • Высокий уровень
  • Сигнал тревоги
  • Отмена сигнала тревоги
  • Активация сигнала тревоги
  • Реверс насоса
  • Логика ввода-вывода
  • Установ. регистра данных
  • Внешний сброс оповещения

Интегрированные усилители

  • На выбор 4 входа Pt100 или
  • 2 входа датчки протечки и 2 входа PTC/Pt100

CE

EC 531 полностью соответствует директивам Европейского совета и общим стандартам:

  • 2014/30/EU электромагнитная совместимость (ЭМС) EN 61326-1:2013
  • 2011/65/EU ограничение опасных веществ в электрическом и электронном оборудовании (RoHS 2)

Tехнические характеристики

Температура окружающей  среды -20 to +50 ºC
Температура хранения -30 to +80 °C
Степень защиты IP20, NEMA: тип 1
Материал корпуса PPO, PC, UL 94 V-0
Mонтаж DIN-направляющая 35мм (1.378" W)
Влажность 0-95% RH без конденсаии
Габариты (ВxШxГ)

86x160x60 мм

3.39x6.30x2.36  дюймов

Потребляемая мощность 9-34 В постоянного тока или Класс 2
Питание < 5,0 Вт (без выходной нагрузки)
Цифровые выходы, характеристики 8 шт. конфигурир. логика, макс.нагрузка 1A/выход, <34 В пост.тока (от источника питания),
только ист.питания - нет сброса, макс. нагрузка 8 выходов=4А14
Цифровые входы, характеристики и напряжение 14 шт., макс.1 кГц (импульсн.каналы), уровень срабатыв.~ 4В пост.тока, 0-34В пост.тока
Сопротивление цифрового входа 10 кОм
Аналоговые входы 4 канала 4-20 мА и 4 конфигурируемых канала Pt100/PTC/датчик протечек
Разрешение аналогового входа (4-20 мА) AI1: 15 бит, AI2-4: 10 бит
Интерфейс телеметрии Ethernet и RS 232
Регистратор данных:
Аналоговые сигналы
Цифровые сигналы и сигналы тревоги
Журнал сбоев

15 дней на 16 каналов, 1 мин интервал
4096 событий
8 журналов, 16 параметров, 90 до и 45 мин.после начала аварийного журнала, 1секунда

Cредства обмена данными 1 сервисный порт USB (USB mini-b)
1 сервисный порт RS 232 (9p D-SUB F)
1 порт RS 232 для телеметрического интерфейса (модема) (винтовые клеммы)
1 порт RS 485 2-проводной (с гальванической развязкой) для связи с ЧРП, УПП и счетчиком электроэнергии (винтовые клеммы)
1 порт TCP/IP Ethernet для телеметрии (RJ45)
