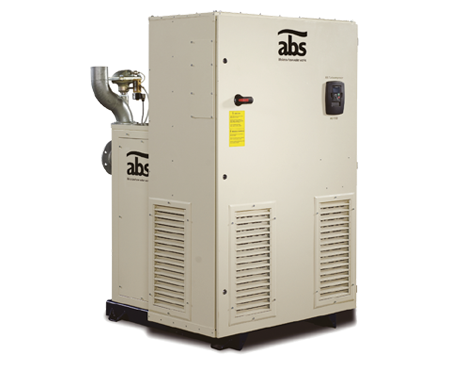

Турбокомпрессор HST 2500 Sulzer

Sulzer турбокомпрессор HST 2500

Одноступенчатый радиальный центробежный компрессор для подачи воздуха, не требующий расхода масла. Турбокомпрессор с регулированием скорости для бесступенчатой оптимизации энергопотребления в зависимости от изменения температуры на входе и дифференциального давления.

Конструкция

Встроенный высокоскоростной двигатель
Преобразователь частоты
Магнитные подшипники, не требующие смазки
Предохранительный клапан
Локальное управление
Полный контроль безопасности
Звукоизоляция корпуса
Все установлено на общей опорной плите
Дополнительное оборудование для входа/выхода (в качестве опции)

Высокоскоростной двигатель

Воздушное охлаждение с регулируемой частотой вращения высокоскоростного двигателя. Рабочее колесо и вентилятор.

Преобразователь частоты

Встроенный преобразователь частоты для регулировки скорости двигателя и оптимальной эффективности во всех рабочих точек. Устройство плавного пуска. Включает РЧП-фильтр, который подавляет радиочастотные помехи производимые преобразователем частоты.

Крыльчатка

Крыльчатка сделана из цельного куска высококачественного сплава дуралюмина. Фрезеровка произведена по технологии автоматического проектирования на станках с ЧПУ. Лопасти рабочего колеса имеют 3-мерную форму, индивидуально подбираемую под конструкцию компрессоров.

Магнитные подшипники

Два радиальных подшипника с 8-полюсными магнитами каждый и два осевых магнитных подшипника с 2-полюсными магнитами каждый, а также непрерывный контроллер активных магнитных подшипников, следящий за положением вала. Включает РЧП-фильтры

Соответствие директивам

Директива по машиностроению (MD), 98/37/EC
Директива по низковольтному оборудованию (LVD), 2006/95/ EC
Директива по электромагнитной совместимости (EMCD), 89/336/EEC + 93/31/EEC + 93/68/EEC

Устройство рассчитано для подключения к промышленной электросети в соответствии со стандартом EN61800-3. (Стандарт по электромагнитной совместимости для силовых электроприводов с регулированием скорости).

Испытания

Испытания эксплуатационных характеристик и приемочный контроль производятся в соответствии со стандартом ISO5389 на нашем испытательном стенде и подтверждены соответствующими сертификатами. Расчетные значения, указанные в таблице производительности, должны находиться в пределах технологической погрешности ±2% и измерительной погрешности ±2%.

Особенности

Без механического контакта между поверхностями
Без трения
Без износа
Без смазки
Без вибраций
Непрерывный мониторинг балансировки ротора

Управления компрессором

Соединения

Аналоговыйо и цифровой ввод/вывод как стандарт

Profibus или Modbus соединениеи (как опция)

Мониторинг значений

Коды сигнализации

Коды неисправностей

Эксплуатационные параметры

Контроллер магнитных подшипников MBC-12

Удаленное управление

Наблюдение через модем (как опция)

Качество воздуха

Химические испарения в соответствии с to IEC 721-3-3	Доп./Макс. [мг/м³]
Диоксид серы (SO2)	0.3 / 1.0
Водород серы (H2S)	0.1 / 0.5
Хлор (Cl)	0,1/0.3
Водород хлора (HCl)	0.1 / 0.5
Водород фторид (HF)	0.01 / 0.03
Аммиак (NH3)	1.0 / 3.0
Озон (O3)	0.05 / 0.1
Оксидов азота (NOx)	0.5 / 1.0

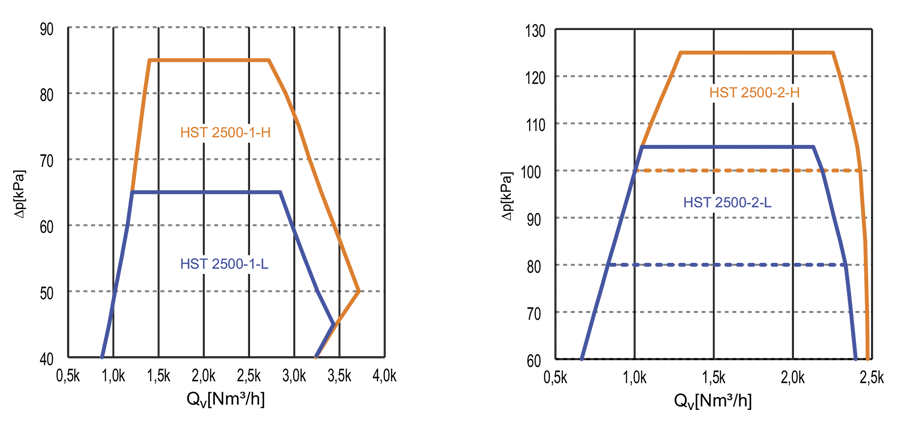

Технические данные компрессора

	HST 2500-1-L	HST 2500-1-H	HST 2500-2-L	HST 2500-2-H
Диапазон воздушного потока [Нм³/в]	~1000-3400	~1000-3700	~700-2400	~700-2500
Повышение давления[кПа]	40-65	60-85	80-105	100-125
Макс. уровень шума[дБ(А)]*1	69	69	73	72
Входная мощность[кВт]	69	83	97	110
Макс. ток(400В)[А]	112	135	157	179
Питание[В]	380-690	380-690	380-690	380-690
Резерв.мощность[кВт]	1	1	1	1
Резерв. ток[A]	10	10	10	10
Резерв.питание[В]	380-500	380-500	380-500	380-500
Входная частота[Гц]	50/60	50/60	50/60	50/60
Класс защиты - с FAC	IP33D IP54	IP33D IP54	IP33D IP54	IP33D IP54
Тепловая защита	2xPt100	2xPt100	2xPt100	2xPt100
