Серия HST 40

ABS турбокомпрессор HST 40

Одноступенчатые радиальный центробежный компрессор для подачи воздуха, не требующий расхода масла. Турбокомпрессор с регулированием скорости для бесступенчатой оптимизации энергопотребления в зависимости от изменения температуры на входе и дифференциального давления.

Устройство

  • Встроенный высокоскоростной двигатель
  • Преобразователь частоты
  • Магнитные подшипники, не требующие смазки
  • Предохранительный клапан
  • Локальное управление
  • Полный контроль безопасности
  • Звукоизоляция корпуса
  • Все установлено на общей опорной плите
  • Дополнительное оборудование для входа/выхода (в качестве опции)

Высокоскоростной двигатель

Воздушное охлаждение с регулируемой частотой вращения высокоскоростного двигателя. Рабочее колесо и вентилятор смонтированы непосредственно на вал двигателя. Горизонтальный монтаж двигателя с магнитными подшипниками и переменной скоростью вращения. Рабочее колесо сделано из цельного куска высококачественного сплава дуралюмина. Фрезеровка произведена по технологии автоматического проектирования на станках с ЧПУ. Лопасти рабочего колеса имеют 3-мерную форму, индивидуально подбираемую под конструкцию компрессоров.

Магнитные подшипники

Два радиальных подшипника с 8-полюсными магнитами каждый и два осевых магнитных подшипника с 2-полюсными магнитами каждый, а также непрерывный контроллер активных магнитных подшипников, следящий за положением вала. Включает РЧП-фильтры.

Соответствие директивам

  • Директива по машиностроению (MD), 98/37/EC
  • Директива по низковольтному оборудованию (LVD), 2006/95/ EC
  • Директива по электромагнитной совместимости (EMCD), 89/336/EEC + 93/31/EEC + 93/68/EEC

Устройство рассчитано для подключения к промышленной электросети в соответствии со стандартом EN61800-3. (Стандарт по электромагнитной совместимости для силовых электроприводов с регулированием скорости).

Тестовый запуск

Испытания эксплуатационных характеристик и приемочный контроль производятся в соответствии со стандартом ISO5389 на нашем испытательном стенде и подтверждены соответствующими сертификатами. Расчетные значения, указанные в таблице производительности, должны находиться в пределах технологической погрешности ± 2% и измерительной погрешности ±2%.

Особенности

  • Без механического контакта между поверхностями
  • Без трения
  • Без износа
  • Без смазки
  • Без вибраций
  • Непрерывный мониторинг балансировки ротора

Качество воздуха

Допускаются химические пары

в соотвествии с IEC 721-3-3

Ср. / Макс

PPM (объем)

Диоксид серы (SO2) 0,3/ 1,0
Сероводород (H2S) 0,1/0,5
Хлор (Cl) 0,1/0,3
Хлороводород (HCl) 0,1/0,5
Фтористый водород (HF) 0.01 / 0.03
Аммиак (NH3) 1,0/ 3,0
Кислород (O3) 0.05 / 0.1
Оксид азота (NO2) 0,5 / 1,0

Управления компрессором

Подключения

Аналогов. и цифр. вх/вых как стандарт

Profibus или Modbus соединение (как опция)

Мониторинг значений

Коды сигнализации

Коды неисправностей

Эксплуатационные параметры

Контроллер магнитных подшипников MBC-12

Удаленное управления

Наблюдение через модем (как опция)

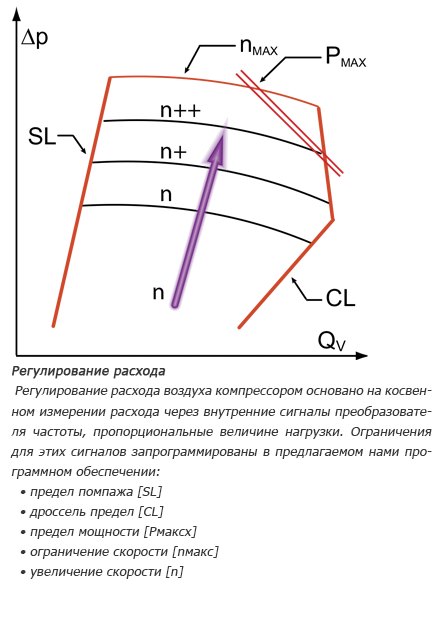

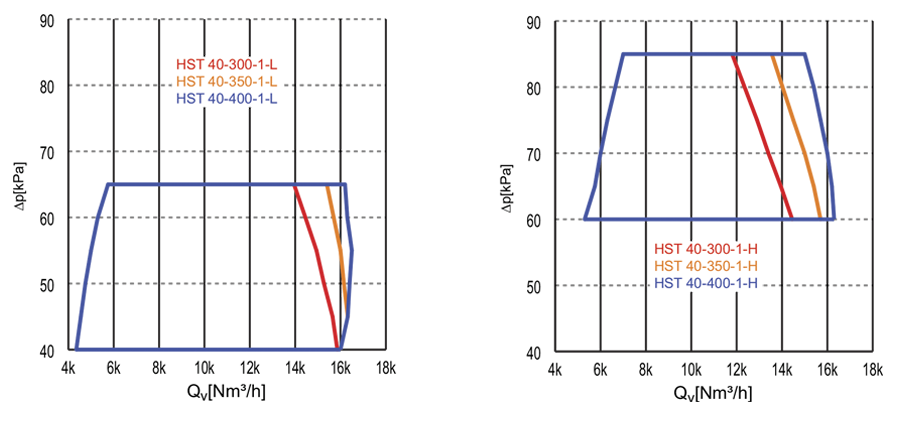

Данные компрессора

 HST 40



-300-1-L



-350-1-L



-400-1-L



-300-1-H



-350-1-H



-400-1-H



Диапозон воздушного потока[нм³/ч] ~4100-12000 ~4100-12100 ~4100-12200 ~6000-14000 ~6000-15000 ~6000-16000
Повышение давления [кПа] 40-65 40-65 40-65 60-85 60-85 60-85
Макс. уровень шума [дБ(А)]*1 80 80 80 80 80 80
Входящая мощность [кВт] 300 350 400 300 350 400
Макс. ток (400 В) [A] 470 550 620 470 550 620
Питание [В] 380-690 380-690 380-690 380-690 380-690 380-690
Резерв. мощность [кВт] 1 1 1 1 1 1
Резерв. ток [A] 10 10 10 10 10 10
Резерв. питание [В] 380-500 380-500 380-500 380-500 380-500 380-500
Входная частота [Гц] 50/60 50/60 50/60 50/60 50/60 50/60

Класс защиты

c FAC

IP 33D

IP 54

IP 33D

IP 54

IP 33D
