Серия HST 20

ABS турбокомпрессор НSТ 20

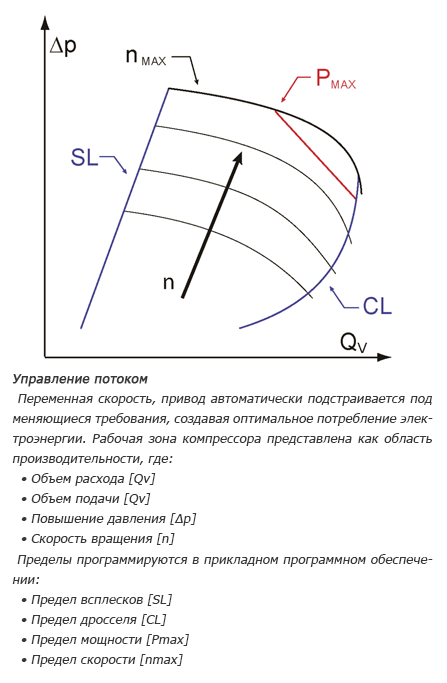

Одноступенчатый центробежный компрессор, не требующий смазки, для привода воздуха. Турбокомпрессор оснащен регулятором скорости для постоянной оптимизации потребляемой мощности в соответствии с изменениями входных условий и различным давлением.

Конструкция

  • Встроенный высокоскоростной электрический двигатель
  • Преобразователь частоты
  • Магнитные подшипники, не требующие полностью смазки
  • Выпускной клапан с глушителем
  • Местное управление
  • Полностью безопасное управление, необходимое для мониторинга
  • Встроенная звукоизоляция
  • Все смонтировано на общем опорном основании
  • Дополнительные устройства для входа/выхода (как опции)

Высокоскоростной электрический двигатель

Охлажденный воздух подается охлажденным воздухом с частотным преобразователем и регулируемой скоростью вращения. Рабочее колесо и двигатель охлаждающего вентилятора установлены прямо на вал двигателя. Вертикально смонтированный двигатель с магнитными подшипниками и регулируемой скоростью вращения.

Преобразователь частоты

Встроенный частотный преобразователь для регулирования скорости двигателя и оптимального КПД для каждой рабочей точки. Пуск с функцией плавного пуска. Включается RFI- фильтр, который ослабляет радиочастотные помехи.

Рабочее колесо

Рабочее колесо в форме единого куска высокопрочного алюминиевого сплава, механически обработанном с технологией CAM. Конструкция рабочего колеса с трехмерной формой лопастей, индивидуально оптимизированных к конструкции линейки компрессоров.

Магнитные подшипники

Два радиальных подшипника с 8мью полюсами каждый и 2 осевых магнитных подшипника с 2мя полюсами каждый и постоянное измерение положения ротора, управляемое контроллером подшипников. RFI-фильтр включен.

Характеристики:

  • Нет механического контакта между поверхностями
  • Отсутствует механическое трение
  • Не возникает износа
  • Не требуют смазки
  • Эксплуатация без вибраций

Директивы и сертификаты

  • Доступны как СЕ, так и UL сертификаты.
  • Директива на механизмы (MD), 2006/42/EC, 2009/127/EC.
  • Директива на оборудование низкого напряжения (LVD), 2006/95/EC.
  • Электромагнитная совместимость (EMCD), 2004/108/EC.

Продукт разработан и произведен с возможностью подключения к промышленной сети в соответствии со стандартом EN 61800-3. (Стандарт продуктов ЕМС применим для электрических систем привода).

Тестовый запуск

Тест производительности и утверждение в соответствии с ISO 5389 будет произведен на тестовом стенде компании Sulzer. Расчетные значения производительности гарантированы производителем с отклонением в ± 2%. Отклонения измерений оценены в соответствии с:

  • ISO 5389
  • ASME PTC10

Качество воздуха

Допускаются химические пары

в соотвествии с IEC 60721-3-3 class 3C3

 Ср. / Макс

PPM (объем)

Диоксид серы (SO2) 5,0 /10
Сероводород (H2S) 3,0/ 10
Хлор (Cl) 0,3 / 1,0
Хлороводород (HCl) 1,0/5,0
Фтористый водород (HF) 0,1 / 2,0
Аммиак (NH3) 10 / 35
Кислород (O3) 0,1/ 0,3
Оксид азота (NO2) 3,0/9,0

Управления компрессором

Подключения

Аналогов. и цифр. вх/вых как стандарт

Внутренняя сеть,

ИнтранетШины Profibus, Modbus или DeviceNet (как опция)

Локальный контроль и управление

Цветной сенсорный экран

Широконастраиваемое содержание мониторинга для соотвествия индивид. требованиям

Визуальн. монит. КПД для оптим.потреб. энергии

Расширенная диагностика, тренды и лог-файлы

Доступное управление и мониторинг

Доступно через интернет, локальную сеть или модем (как опция)

Данные компрессора

 HST 20

-4500-1-125

-4500-1-150

-6000-1-125

-6000-1-150

-6000-1-190

Вентиляционный поток [Нм3/ч] 2000-5500 2000-5800 2000-6500 2000-6750 2000-7000
Повышение давления [кПа] 30-90 30-90 30-90 30-90 30-90
Макс. уровень шума [дБ] 70 70 70 70 70
Входящая мощность [кВт] 125 150 125 150 190
Макс. ток (400В) [A] 198 238 198 150 301
Макс. ток (500В) [A] 159 190 159 238 241
Макс. ток (690В) [A] 115 138 115 138 175
Энергоснабжение [В] 380-690 380-690 380-690 380-690 380-690
Частота вход. мощности [Гц] 50/60 50/60 50/60 50/60 50/60
Класс защиты IP 33D IP 33D IP 33D IP 33D IP 33D
Термозащита Pt100 Pt100 Pt100 Pt100 Pt100
