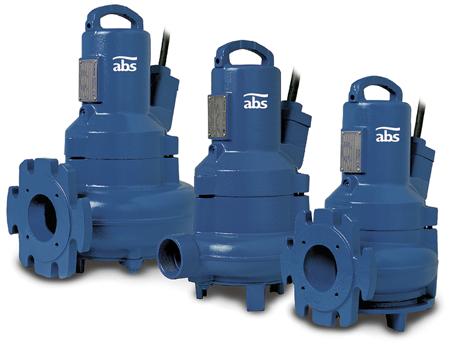

ABS погружной канализационный насос AS 0530-0841

Прочные, надежные погружные насосы от 1 до 3 кВт для перекачки чистых, сточных и канализационных вод из зданий и объектов жилого и коммерческого назначения, соответствует EN 12050-1.

Применение

Погружные насосы AS были разработаны для экономичной и надежной перекачки сточных и канализационных вод, и может быть использован как для стационарного применения с системой автосоединения ABS, так и в качестве портативного устройства.

  • 2-дюймовый вариант особенно подходит для откачки сточных вод из подземных гаражей.
  • AS c вихревой гидравликой особенно подходит для сред, содержащих волокнистые или абразивные вещества, а также для сточных вод.
  • Гидравлическая система Contrablock подходит для перекачки больших объемов жидкости с содержанием твердых и волокнистых веществ.
  • Максимально допустимая температура среды 40° C, или короткий период до 60° C (не более 5 минут).

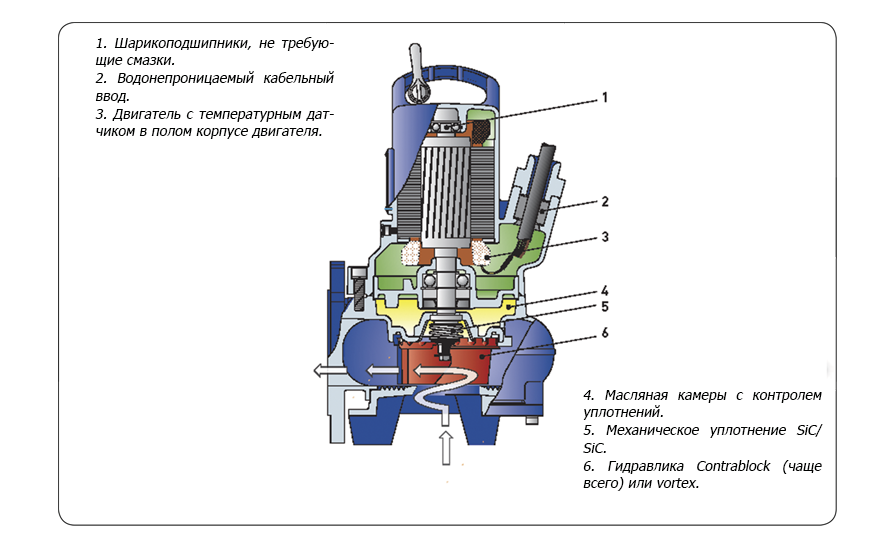

Конструкция

Водонепроницаемый, герметично уплотненный двигатель и гидравлическая часть насоса образуют компактную, надежную конструкцию устройства.

Двигатель

Однофазные 220-240 В и трехфазные 400 В, 50 Гц, 2-полюсные (2900 об/мин) и 4-полюсные (1450 об/мин). Класс изоляции F; тип защиты IP 68. Взрывозащита до Ex d IIB T4 и FM международного стандарта. Проконсультируйтесь с ABS при использования взрывозащиты с преобразователями частоты.

Подшипники

Вал двигателя из нержавеющей стали поддерживается с помощью самосмазывающихся подшипников.

Уплотнение вала

Между двигателем и гидравлической секцией высококачественное механическое уплотнение с использованием карбида кремния, независящее от направления вращения и устойчивое к температурным перепадам. Уплотнение со стороны двигателя является смазываемым уплотнение.

Сливное соединение

AS 0530: G 2” внутренняя резьба (DN 50)

AS 0630 до 0641: радиальные слот DN 65 фланец

AS 0830, 0831, 0840 & 0841: радиальные слот DN 80 фланец.

Температурный контроль

TCS (Thermo-Control-System) с тепловыми датчиками в статоре, выключающими насос в случае перегрева и автоматически включающими после остывания.

Особенности

  • Гидравлическая конструкция с системой Contrablock или вихревым рабочим колесом.
  • Высокая надежность даже в условиях непрерывной эксплуатации.
  • Для сточных и канализационных вод, содержащих твердые или волокнистые частицы.
  • В стандартной или взрывозащищенной версии.
  • Возможность автоматического контроля уплотнений и температуры. Взрывозащищенная версия с контролем температуры по умолчанию.
  • Доступны для передвижной или стационарной установок.

Материалы

Описание

Материал

Корпус двигателя Чугун EN-GJL-250
Вал ротора Нержавеющая сталь 1.4021 (AISI 420)
Улитка Чугун EN-GJL-250
Рабочее колесо Чугун EN-GJL-250
Нижняя плита Чугун EN-GJL-250
Крепеж

Нержавеющая сталь 1.4401 (AISI 316)

AS

Размер частиц (мм)

Слив*

Номин.нап-е (В)

Мощность

дв-ля** (кВт)

p1

Мощность

дв-ля** (кВт)

p2

Номин. ток

(А)

Скорость

(об/мин)

Вес

***

(кг)

530 S12/2W(1 G 2'' 220-240 1~ 1.77 1.2 8.22 2900 31
  S12/2D G 2'' 400 3~ 1.69 1.2 3.29 2900 31
  S17/2D G 2'' 400 3~ 2.31 1.7 3.97 2900 34
  S26/2D G 2'' 400 3~ 3.43 2.6 5.64 2900 40
630 S10/4W(1 DN 65 220-240 1~ 1.69 1 7.49 1450 37
  S13/4D DN 65 400 3~ 1.93 1.3 3.6 1450 37
  S22/4D DN 65 400 3~ 2.88 2.2 5.15 1450 43
631 S12/2W(1 DN 65 220-240 1~ 1.77 1.2 8.22 2900 35
  S12/2D DN 65 400 3~ 1.69 1.2 3.29 2900 35
  S17/2W(1 DN 65 220-240 1~ 2.36 1.65 10.6 2900 35
  S17/2D DN 65 400 3~ 2.31 1.7 3.97 2900 35
  S30/2D DN 65 400 3~ 3.74 3 6.23 2900 42
641 S30/2D DN 65 400 3~ 3.74 3 6.23 2900 41
830 S10/4W(1 DN 80 220-240 1~ 1.69 1 7.49 1450 40
  S13/4D DN 80 400 3~ 1.93 1.3 3.6 1450 37
  S22/4D DN 80 400 3~ 2.88 2.2 5.15 1450 43
831 S22/4D DN 80 400 3~ 2.88 2.2 5.15 1450 45
840 S12/2W(1 DN 80 220-240 1~ 1.77 1.2 8.22 2900 33
  S12/2D DN 80 400 3~ 1.69 1.2 3.29 2900 33
  S17/2D DN 80 400 3~ 2.31 1.7 3.97 2900 33
  S26/2D DN 80 400 3~ 3.43 2.6 5.64 2900 39
841 S13/4D DN 80 400 3~ 1.93 1.3 3.6 1450 41
  S22/4D DN 80 400 3~ 2.88 2.2 5.15 1450 56

*G=внутренняя резьба, DN=фланец

**P1 = мощность от сети; P2 = можность на валу двигателя;

*** Вес с 10 м кабеля.

Мониторинг уплотнений

DI система, состоящая из датчика в двигателе и масленой камере, сигналы которого оповещают о том, что произошла протечка уплотнений на валу (как опция в стандартном исполнении, нет в масляной камере в взрывозащищенной версии).

Гидравлика

AS 0530, 0630, 0631, 0830, 0831: вихревая, открытая, 4-лопастное рабочее колесо.

AS 0641, 0840, 0841: Contrablock, открытое однолопастное рабочее колесо со спиральной плитой компенсации износа.

* G = internal thread, DN = flange
** P1 = Power at mains; P2 = Power at motor shaft;
*** Weight with 10 m cable.

Гидравлика:
AS ………. Линейка продукта
08 ………. DN сливного отверстия (см)
40 ………. Hydraulic number
Мотор:
S …………. Модульная версия двигателя
12 ……….. Мощность двигателя P2 кВт x 10
2 …………. Количество полюсов
Ex ……….. Взрывозащищенные

Основные характеристики

Производительность: 100 м³/ч (440 галлонов США в минуту)

Напор: 28 м (92 фута)

Температура: 40 °C (максимум 60 °C в течение пяти минут)

Размеры напорного патрубка *: DN 50 (2 дюйма), DN 65 (2 1/2 дюйма), DN 80 (3 дюйма)

Максимальная скорость вращения *: 1450 об/мин, 2900 об/мин

*= как дополнительная опция





Дополнительное оборудование





Описание

Размер

Артикул

AS

Стационарная установка

с автоматической

системой соединения ABS

Пъедестал (чугун EN-GJL-250)

резьбовые (с крепежными болтами и переходником)

фланец (с крепежными болтами)

фланец (с крепежными болтами)

фланец (крепежные болты не включены)

фланец (с зажимным креплением и крепежные болты)

2" без колена

DN 65: 90º литое колено

DN 80 без колена

DN 80: 90º литое колено

DN 80: 90º литое колено

62320560

62320673

62320557

62320649

62320650

0530

0630-0641

0830 & 0840

0830/31/40/41

0830/31/40/41



Крепеж (оцинкованная сталь)

болты и прокладки (кронштейн для насоса)

анкерные болты (постамент к основе)



62610632

62610775

0830/31/40/41

0830/31/40/41



Направляющая (оцинкованная сталь)

1¼” x 1 м

1¼” x 2 м

1¼” x 3 м

1¼” x 4 м

1¼” x 5 м

31380007

31380008

31380009

31380010

31380011

0530-0641



Цепь (оцинкованная сталь)

3 м

4 м

6 м

7 м

61265065

61265093

61265069

61265096

0530-0841



Цепь (нержавеющая сталь)

3 м

4 м

6 м

7 м

61265081

61265099

61265085

61265102

0530-0841

Стационарная установка

- сухой колодец:(горизонтальная)

Стенд под насос (EN-GJL-250)поставка

под головку и улитку скрепежными

болтами и поглотителем вибрации



61825001

 0831 & 0841

(вертикальная) Наземный стенд   61355002 0831 & 0841

 Переносная установка

Наземного стенда



42895016

61355012

61350526

0630 & 0830

0631 & 0641

0831 & 0841



Напорное колено (EN-GJL-250)

фланец для потока

фланец с соединением STORZ

DN 80 to G 2½"

DN 80 to G 2½"

31090131

62665074

0840



Адаптор (оцинкованная сталь)

DN 65 to DN 80

21405002

0630 & 0631

Основное

Обратный клапан шаровый

(EN-GJL-250)

внутренняя резьба

внутренняя резьба

со смотровым отверстием

фланец со смотровым

отверстием и вентиляцией

фланец

с смотровым отверстием

G 2"

G 2½"





DN 80



DN 80

61400527

61400543



61400534



61400523

0530

0630-0641



0830/31/40/41



0830/31/40/41



Задвижка (латунь)

(EN-GJL-250)

G 2"

DN 80

14040007

61420500

0530

0830, 0831,

0840 & 0841
