Серия Piranha 8-110

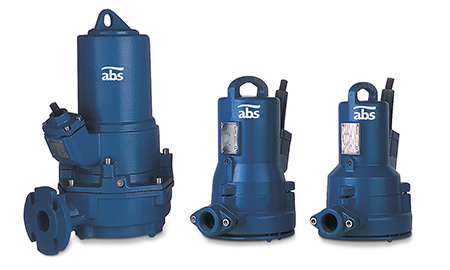

Погружной канализационный насос с режущей системой типа Sulzer Piranha

Погружные насосы Sulzer Piranha для бесперебойной перекачки сточных вод с содержанием волокнистых включений по трубам с диаметрами от 1¼” (DN 32) в соответствии со стандартом EN 12050-1.

Применение

Погружные насосы серии Piranha предназначены для надежного и экономичного отведения промышленных и хозяйственно-бытовых сточных вод по напорным трубам малого диаметра.

  • Водоотведение из отдельных домов и поселков, где прокладка обычной самотечной канализации слишком дорого; на пересеченной местности, где возможна прокладка трубопровода только малого диаметра.
  • Водоотведение для зон отдыха на автомагистралях, муниципальных зданий и при реконструкции зданий и городских районов.
  • Для использования на мясоперерабатывающих и предприятиях пищевой промышленности, бумажных фабриках, в сельском хозяйстве и подобных областях.
  • Piranha 08 и 09 специально предназначены для частного и домашнего применения.
  • Максимально допустимая температура среды 40° C, или короткий срок до 60° C (не более 5 минут).

Конструкция

Герметичный, водонепроницаемый двигатель и насосная часть образуют компактную, надежную конструкцию устройства.

Подшипники

Выполненный из нержавеющей стали вал двигателя установлен на шарикоподшипниках с долговечной смазкой.

Уплотнение вала

Piranha 08 ‐ S26: между двигателем и гидравлической частью ‐ высококачественное торцевое уплотнение из износостойкого карбида кремния. Уплотнение со стороны двигателя обеспечивается специальной уплотнительной манжетой с масляной смазкой.
Piranha PE30/2C ‐ 110/2E: Двойное износостойкое уплотнение, SiC-SiC со стороны гидравлической секции, SiC-C на двигателе.
Все уплотнения не зависят от направления вращения и устойчивы к температурным перепадам.

Напорные патрубки

Piranha 08 и 09: G 1¼” внутренняя резьба. Piranha S10 ‐ S26 и PE30/2C: фланец DN 32 (можно приобрести отдельно резбовой переходник G 1¼”). Piranha PE55/2E ‐ PE110/2E: DN 50 с DIN-фланцем.

Режущая система

Спиральная опорная плита со стационарным режущим кольцом и измельчающим ротором, расположенным перед рабочим колесом обеспечивают надежное непрерывное перекачивание без засоров и пробок.

Температурный контроль

Температурные датчики в статоре для автоматического выключения насоса в случае перегрева, и автоматического запуска после охлаждения (опционально для модели Piranha-S (не- Ex)).

Контроль герметичности

DI система состоит из датчика герметичности, установленном в двигателе и масляной камере, подающей аварийный сигнал в случае протечки уплотнения вала. (в Ex-версии ‐ только в корпус двигателя). Не доступно для Piranha 08 и 09; дополнительно для модели Piranha-S (не-Ex)).

Особенности

  • Уникальная режущая система ABS Piranha, способна измельчать ткань и пластиковые пакеты.
  • Для перекачки стоков, содержащих мусор, органические и промышленные отходы.
  • Модели Piranha 08 и 09 оснащаются модульными двигателями MF; модели Piranha S ‐ двигателями AS, Piranha PE с высокоэффективным двигателем XFP IE3.
  • Piranha 08 и 09 поставляются также в KS-исполнении с поплавковым выключателем.
  • Использование напорных трубопроводов малого диаметра 1¼” (DN 32).
  • Возможность установки на пересеченной местности.
  • Выпускается в обычной и Ex-версии (см. ниже характеристики двигателя).
  • Piranha 08 и 09 имеют конденсатор под верхней крышкой и не требуют блока управления.
  • Низкие монтажные расходы из-за маленького диаметра напорного трубопровода.

Двигатель

Трехфазный 400 В или однофазный 220-240 В, 50 Гц, 2-полюсной (2900 об/мин) или 4-полюсной (1450 об/мин). Охлаждение за счет погружения в перекачиваемую среду.

Piranha 08 и 09: класс изоляции F, тип защиты IP 68, только не-Ex.

Piranha S10 ‐ S26: класс изоляции F, тип защиты IP 68, Ex и не-Ex.

Piranha PE30/2C ‐ PE110/2E: Высокоэффективный IE3 с NEMA класс A повышение температуры, класс изоляции H, тип защиты IP 68, только Ex.

Взрывобезопасная версия соответствуeт международным стандартам EX d IIB T4 и ATEX.

Технические характеристики

Piranha

Напорн.

Фланец DN

патрубок

внутр.резьба*

Мощность **

(кВт)

P1

Мощность **

(кВт)

P2

Номин. ток

(А)

Номин.напряжение

(В)

Скорость

(об/мин)

Кабель

размер***

Вес ****

(кг)

08W - G 11/4'' 1.41 1 6.41 220-240 1 ~ 2900 3G1.0 18
08D - G 11/4'' 1.34 1 2.71 400 3~ 2900 4G1.0 18
09W - G 11/4'' 2.56 1.84 11.6 220-240 1 ~ 2900 3G1.0 23
2309D - G 11/4'' 2.56 2 4.64 400 3~ 2900 4G1.0 23
S10/4 W(1 32 G 11/4'' 1.69 1 7.49 220-240 1 ~ 1450 4G1.0 32
S12/2 W(1 32 G 11/4'' 1.77 1.2 8.22 220-240 1 ~ 2900 4G1.0 32
S12/2 D 32 G 11/4'' 1.69 1.2 3.29 400 3~ 2900 4G1.0 32
S13/4 D 32 G 11/4'' 1.93 1.3 3.6 400 3~ 1450 4G1.0 32
S17/2 W(1 32 G 11/4'' 2.36 1.65 10.6 220-240 1 ~ 2900 4G1.0 32
S17/2 D 32 G 11/4'' 2.31 1.7 3.97 400 3~ 2900 4G1.0 32
S21/2 D 32 G 11/4'' 2.79 2.1 4.75 400 3~ 2900 4G1.0 37
S26/2 D 32 G 11/4'' 3.43 2.6 5.64 400 3~ 2900 4G1.0 40
PE30/2C D 32 G 11/4'' 4.58 4.02 6.32 400 3~ 2900 7G1.5 130
PE55/2E D 50 DIN   6.08 5.5 10.3 400 3~ 2900 10G1.5 130
PE70/2E D 50 DIN   7.74 7 13.5 400 3~ 2900 10G1.5 130
PE90/2E D 50 DIN   9.39 8.5 16 400 3~ 2900 10G1.5 145
PE110/2E D 50 DIN   12.1 11 20.1 400 3~ 2900 10G1.5 145

*Piranha S10/4-S26/2 и  PE30/2D-C фланец с резьбой по заказу

** P1=мощность от сети; Р2=мощность по валу двигателя

*** Piranha S10/4 Ex и Piranha S10/4-S26/2 с Di и кликсон:7G1.5

**** Вес с 10м кабеля

1)Пусковая и Рабочая концентрация имеет следующие характеристики требуется в панель управления. Пусковая: 125-160mF. Рабочая: 40 mF(2х20 mF) для S10/4W, 30 mF для S12/2W и S17/2W. Рекомендуемое время запуска двигателей две секунды.

Материалы

Описание Материал
Верхняя крышка* нерж.сталь 1,4301 (AISI 304)
Корпус двигателя Чугун  EN-GJL-250
Вал ротора нерж.сталь 1,4021 (AISI 420)
Улитка Чугун  EN-GJL-250
Рабочее колесо** Чугун  EN-GJL-250
Крепеж нерж.сталь 1,4401 (AISI 316)

* Piranha 08 и 09

** Полиамид для Piranha 08

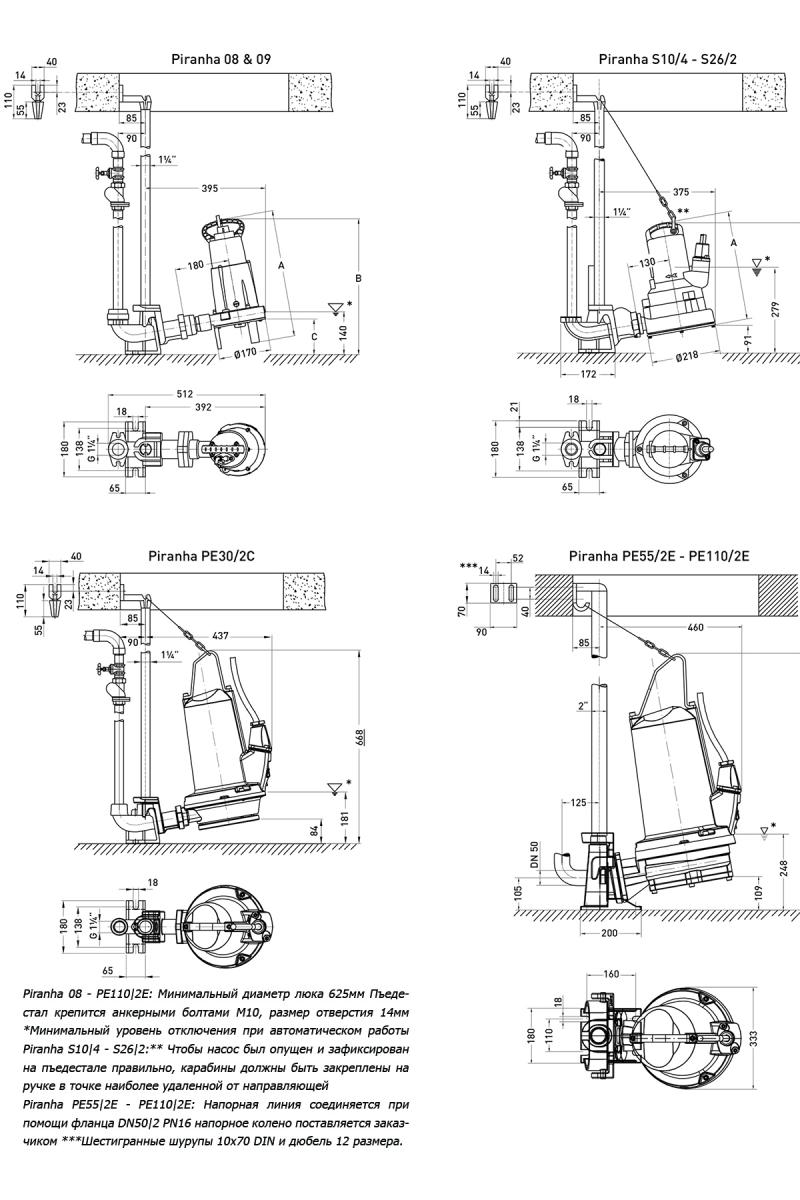

Piranha A B C
08 420 445 117
09 445 470 108
S10/4-S17/2 347 414 -
S21/2 & S26/2 360 427 -
PE 55/2E - PE 90/2E - 774 -
PE110/2E - 844 -

 Дополнительное оборудование

  Описание Размер № детали Piranha

Стационарная уcтановка с

пъедесталом

Пъедестал (EN-GJL-250) литое отводящее колено 90 '

G 11/4''

G 11/4''

G 11/4''

62325007

62320674

62320676

 08 и 09

S10-S26

PE30-2C



Литое отводящее колено 90 ' с встроенным

обратным клапаном без отводящего колена

G 11/4''

G 11/4''

DN50/G2''

62320536

62320538

62320660

S10-S26

PE30-2C

PE55/2E-110/2E



Резьбовой адаптер двойной 6-гранный

нипель

G 11/4'' x 1м

G 11/4'' х 2м

G 11/4'' х 3м

G 11/4'' х 4м

G 11/4'' х 5м

13770011









08 и 09









  Направляющая труба (оцинк.сталь)



31380007

31380008

31380009

313800010

313800011

08-S26

PE30/2C







  Цепь (оцинк.сталь) с подвесной серьгой

61265065

61265093

61265069

61265096

08-PE110/2E







  Цепь (оцинк.сталь) с подвесной серьгой

61265081

61265099

61265085

61265102

08-PE110/2Е








Мобильная установка

Резьбовой фланец (EN-GJL-250) с напорным

сегментом, прокладкой и болтами

G 11/4'' 61180512 S10-PE30/2C
  Наземный стенд (St.37) с крепежными болтами

61900013

61900007

S10/4-S26/2

PE30/2C-110/2E

  Глухая муфта (латунь) GEKA с наруж.Резьбой G 11/4'' 15020003 S10-PE30/2C


Шланговая соед.Муфта со штуцером, наруж.

диам.34 мм

G 11/4'' 15020018 S10-P30/2C

Горизонтальная установка

(присоединение к

резервуару)

Насос со встроенным фланцем со стороны всаса



DN 150/PN 16 до

DIN 2633



по запросу



S10-PE110/2E





Опора головки (EN-GJL-250) с амортизацией

вибрации



62665103

41425005

S10-P30/2C

PE55/2E-110/2E

Общее

Обратный клапан (EN-GJL-250) шаровой клапан

с внутренней резьбой

G 11/4''

G 11/2''

G2''

61400525

61400526

61400527

08-PE110/2E





  Задвижка (латунь) с внутренней резьбой

G 11/4''

G 11/2''

G2''



14040005

14040006

14040007

08-PE110/2E
