Дробилка 10002 Muffin Monster - установка в открытом канале
Дробилки 10002 Muffin Monster разработаны для защиты насосного и другого оборудования. Двухвальная малооборотная дробилка Muffin Monster измельчает содержащиеся в сточных водах твердые предметы, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов. Дробилка идеально подходит для работы в ограниченных пространствах и имеет необходимую мощность для защиты нижестоящего в линии оборудования.
Конструкция
- Установка в открытом канале
- Высота режущей части - 185 мм
- Фрезы из закаленной стали (стандарт) диаметром 120 мм
- Корпус из высокопрочного чугуна
- Шестигранные валы 50 мм из закаленной стали
- Механические уплотнения из карбида вольфрама, рабочее давление 6 бар
- Варианты установки в канале или к стене приемного резервуара насосной станции

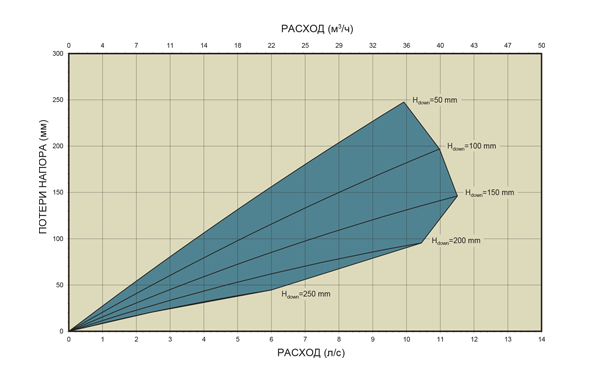

Производительность
Области применения
- Насосные станции
- Cистемы водоотведения
- Очистные сооружения
- Стоки от частных и муниципальных объектов
- Тюрьмы / Больницы
- Тяжелая промышленность
Модернизация дробилки Monster
При длительной эксплуатации дробилки, изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает замену съемного картриджа. Модернизация позволяет оперативно заменить изношенные элементы и продолжить эксплуатацию оборудования.
- Минимизация простоев оборудования
- Сокращенные сроки поставки
- Полностью новая режущая часть
- Быстрая замена
- Продление заводской гарантии на картридж дробилки Monster
Двигатель Muffin Monster
- 1,5 кВт стандарт, 2,2 кВт опция
- Опции: погружное исполнение IP68, взрывозащищенное исполнение ATEX
- Планетарный редуктор, 25:1.
Контроллер Muffin Monster
- Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя
- Разработан специально для дробилок Muffin Monster, собственное ПО
Установочная рама Muffin Monster
- Простой и удобный монтаж
- Разработанная конструкция подходит для большинства каналов
- Настенный монтаж для любой вертикальной поверхности
- Материальное исполнение: 304 или 316 нержавеющая сталь
- Направляющие для удобного монтажа и обслуживания.
Производительность
Фрезы дробилки Muffin Monster
Кол-во зубьев
|
Толщина |
Материал |
| 7 зубьев |
11 мм |
Закаленная сталь |
| 11 зубьев |
8 мм |
Закаленная сталь |
| 17 зубьев Wipes Ready® |
11 мм |
Закаленная сталь |
Материалы дробилки Muffin Monster
| Деталь |
Стандарт |
| Корпус |
Ковкий чугун |
| Фрезы |
Закаленная сталь |
| Валы |
Закаленная сталь |
| Механические уплотнения |
Карбид вольфрама |
| Прокладки |
Пробка и резина |
Размеры (мм)
| |
|
|
Стандартные размеры2, мм
|
|
|
Модель установки в открытом канале
|
Расход1 , м3/ч
|
Потери напора, мм
|
A (IP55)
|
A (IP68)
|
Примерный вес нетто- кг
|
| 10000-B100-DI |
41.4 |
146 |
1016 |
1166 |
153 |
1 Расход рассчитан при оптимальных условиях эксплуатации в канале. Проконсультируйтесь с изготовителем по вопросам применения
2 РАзмеры привода указаны для двигателя 2,2 кВт и являются максимальными.
Артикул дробилок Muffin Monster 10002
Тип оборудования
|
Дробилка для измельчения твердых включений |
Q |
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип дробилки
|
10K Muffin Monster |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Конфигурация дробилки
|
Новое устройство с двигателем (указывается отдельно) |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster |
|
|
E |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster с катушкой |
|
|
F |
|
|
|
|
|
|
|
|
|
|
|
Высота режущей части
|
200 мм (8 дюймов) |
|
|
|
J |
|
|
|
|
|
|
|
|
|
|
Фланцевое соединение
|
BS EN 1092, PN16 |
|
|
|
|
X |
X |
|
|
|
|
|
|
|
|
| Материал фрез |
Легированная сталь |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
| Фрезы |
7 зубьев, толщина 11 мм |
|
|
|
|
|
|
|
C |
4 |
|
|
|
|
|
| |
11 зубьев, толщина 8 мм |
|
|
|
|
|
|
|
F |
3 |
|
|
|
|
|
| |
17 зубьев Wipes Ready®, толщина 11 мм |
|
|
|
|
|
|
|
W |
4 |
|
|
|
|
|
Материал корпуса/Цвет
|
Чугун/Синий |
|
|
|
|
|
|
|
|
|
S |
|
|
|
|
Уплотнение и прокладки
|
Seal cartridge and cork & rubber gaskets |
|
|
|
|
|
|
|
|
|
|
C |
|
|
|
| Барабан |
Неприменимо |
|
|
|
|
|
|
|
|
|
|
|
X |
X |
|
Конфигурация привода
|
Одиночный привод |
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
| Пример |
10000-B100 с фрезой с 13 зубьями |
Q |
1 |
1 |
J |
1 |
D |
1 |
H |
2 |
S |
C |
X |
X |
S |
Двигатель в сборе Muffin Monster
| Мощность |
Напряжение |
Класс защиты
|
Артикул двигателя
|
| 1,5 kW редукторный |
400В, 3-фазныйe, 50 Гц |
IP55 |
QA1435BXM |
| 2,2 kW редукторный |
400В, 3-фазныйe, 50 Гц |
IP55 |
QB1435BXM |
| 1,5 kW TEFC |
400В, 3-фазныйe, 50 Гц |
IP55 для ATEX (Ex de IIC T4) |
QC2435B2M |
| 1,5 kW Погружной |
400В, 3-фазныйe, 50 Гц |
IP68 для ATEX (Ex de IIB T4) |
QC3435B1M |
| 2,2 kW TEFC |
400В, 3-фазныйe, 50 Гц |
IP55 для ATEX (Ex d IIC T4) |
QD2435B2M |
| 2,2 kW Погружной |
400В, 3-фазныйe, 50 Гц |
IP68 для ATEX (Ex de IIB T4) |
QD1435B1M |
Контроллер Muffin Monster
Тип двигателя дробилки
|
Артикул модели корпуса панели управления IP65 |
|
| |
Напыление из низкоуглеродистой стали
|
Нержавеющая сталь
|
| 1.5 kW IP55 |
QK1P45XXX |
QK1S45XXX |
| 1.5 kW IP68 |
QK2P45XXX |
QK2S45XXX |
| 2.2 kW IP55 |
QL1P45XXX |
QL1S45XXX |
| 2.2 kW IP68 |
QL2P45XXX |
QL2S45XXX |
