Дробилка 40002 Muffin Monster - Ин-лайн установка
Дробилки 40002 Muffin Monster разработаны для защиты насосного и другого оборудования. Двухвальная малооборотная дробилка Muffin Monster измельчает содержащиеся в сточных водах твердые предметы, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов.
Конструкция
- Ин-лайн установка
- Диаметр фланцев от 300 до 500 мм
- Фрезы из закаленной стали (стандарт) диаметром 190 мм
- Корпус из высокопрочного чугуна
- Шестигранные валы 64 мм из закаленной стали
- Механические уплотнения из карбида вольфрама, максимальное рабочее давление 10,3 бар
Производительность
Области применения
- Обработка осадка
- Насосные станции
- Стоки от частных и муниципальных объектов
- Тюрьмы / Больницы
- Тяжелая промышленность
Модернизация дробилки Monster
При длительной эксплуатации дробилки, изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает замену съемного картриджа. Модернизация позволяет оперативно заменить изношенные элементы и продолжить эксплуатацию оборудования.
- Минимизация простоев оборудования
- Сокращенные сроки поставки
- Полностью новая режущая часть
- Быстрая замена
- Продление заводской гарантии на картридж дробилки Monster
Двигатель Muffin Monster
- Мощность - 7,5 кВт
- Опции: погружное исполнение IP68, взрывозащищенное исполнение ATEX
- Планетарный редуктор, 25:1
Контроллер Muffin Monster
- Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя
- Разработан специально для дробилок Muffin Monster, собственное ПО

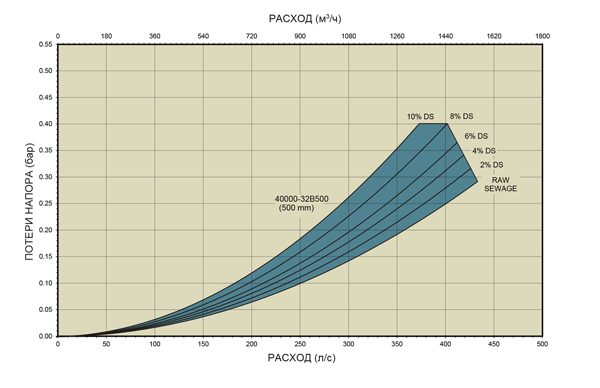

Производительность
Фрезы дробилки Muffin Monster
| Кол-во зубьев |
Толщина |
Материал |
| 11 зубьев |
11 мм |
Закаленная сталь |
Материалы дробилки Muffin Monster
| Деталь |
Стандарт |
| Корпус |
Ковкий чугун |
| Фрезы |
Закаленная сталь |
| Валы |
Закаленная сталь |
| Механические уплотнения |
Карбид вольфрама |
| Прокладки |
Витон |
Размеры (мм)
| |
|
|
|
Стандартные размеры2, мм
|
Размеры фланцев, мм |
|
|
Ин-лайн модель
|
Расход1 , м3/ч
|
Размер трубы, мм
|
Потери давления, бар
|
A (IP55)
|
A (IP68)
|
B
|
C
|
E
|
F
|
G
|
Примерный вес нетто1- кг
|
| 40002-18B300 |
612 |
300 |
0.24 |
1704 |
1848 |
895 |
768 |
410 |
28 (M24) |
12 |
690 |
| 40002-24B400 |
999 |
400 |
0.15 |
1882 |
2027 |
1099 |
946 |
525 |
31 (M27) |
16 |
860 |
| 40002-24B450 |
1249 |
450 |
0.23 |
1882 |
2027 |
1200 |
946 |
585 |
28 (M24) |
20 |
950 |
| 40002-32B500 |
1558 |
500 |
0.29 |
2080 |
2117 |
1301 |
1092 |
650 |
32 (M30) |
20 |
1184 |
1 Ин-лайн версия дробилки обычно устанавливается со стороны всаса насосного оборудования. Проконсультируйтесь с изготовителем по вопросам применения.
2 Размеры привода представлены для двигателя 7,5 кВт и являются максимальными.
Артикулы дробилок Muffin Monster 40002
Тип оборудования
|
Дробилка для измельчения твердых включений |
Q |
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип дробилки
|
40K Muffin Monster |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
Конфигурация дробилки
|
Новое устройство с двигателем (указываются отдельно) |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster |
|
|
A |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster с катушкой |
|
|
B |
|
|
|
|
|
|
|
|
|
|
|
Высота режущей части и диаметр фланца
|
Режущая часть 450 мм, фланец 300 мм |
|
|
|
L |
5
|
|
|
|
|
|
|
|
|
|
| |
Режущая часть 600 мм, фланец 400 мм |
|
|
|
M |
6 |
|
|
|
|
|
|
|
|
|
| |
Режущая часть 600 мм, фланец 450 мм |
|
|
|
M |
7
|
|
|
|
|
|
|
|
|
|
| |
Режущая часть 800 мм, фланец 500 мм |
|
|
|
N |
8
|
|
|
|
|
|
|
|
|
|
Фланцевое соединение
|
BS EN 1092, PN16 |
|
|
|
|
|
D |
|
|
|
|
|
|
|
|
Материал фрез
|
Легированная сталь |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
| Фрезы |
11 зубьев, толщина 11 мм |
|
|
|
|
|
|
|
F |
4 |
|
|
|
|
|
Материал корпуса/Цвет
|
Чугун/Синий |
|
|
|
|
|
|
|
|
|
S |
|
|
|
|
Уплотнения и прокладки
|
Усиленные уплотнения и прокладки Витон |
|
|
|
|
|
|
|
|
|
|
V |
|
|
|
| Барабан |
Неприменимо |
|
|
|
|
|
|
|
|
|
|
|
X |
X |
|
Конфигурация привода
|
Одиночный привод |
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
| Пример |
40002-24B400 с фрезой с 11 зубьями |
Q |
4 |
1 |
M |
6 |
D |
1 |
F |
4 |
S |
V |
X |
X |
S |
Двигатель в сборе Muffin Monster
| Мощность |
Напряжение |
Класс защиты
|
Артикул двигателя
|
| 7,5 кВт TEFC |
400В, 3фазныйe, 50 Гцz |
IP55 |
QF1435B2R |
| 7,5 кВт TEFC |
400В, 3фазныйe, 50 Гц |
IP55 для ATEX (Ex d IIC T4) |
QF2435B2R |
| 7,5 кВт Погружной |
400В, 3фазныйe, 50 Гц |
IP68 для ATEX (Ex de IIB T4) |
QF3435B1R |
Контроллер Muffin Monster
Тип двигателя дробилки
|
Артикул модели корпуса панели управления IP65
|
|
| |
Напыление из низкоуглеродистой стали
|
Нержавеющая сталь
|
| 7.5 кВт IP55 |
QN1P45XXX |
QN1S45XXX |
| 7.5 кВт IP68 |
QN2P45XXX |
QN2S45XXX |
