Дробилка 40002 Muffin Monster - установка в открытом канале
Дробилки 40002 Muffin Monster разработаны для защиты насосного и другого оборудования. Двухвальная малооборотная дробилка Muffin Monster измельчает содержащиеся в сточных водах твердые предметы, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов.
Конструкция
- Установка в открытом канале
- Высота режущей части от 450 мм до 800 мм
- Фрезы из закаленной стали (стандарт) диаметром 190 мм
- Корпус из высокопрочного чугуна
- Шестигранные валы 64 мм из закаленной стали
- Механические уплотнения из карбида вольфрама, максимальное рабочее давление 10,3 бар
- Варианты установки в канале или к стене приемного резервуара насосной станции
Производительность
Области применения
- Насосные станции
- Cистемы водоотведения
- Очистные сооружения
- Стоки от частных и муниципальных объектов
- Тюрьмы / Больницы
- Тяжелая промышленность
Модернизация дробилки Monster
IПри длительной эксплуатации дробилки изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает новый картридж заводского изготовления. Извлеките двигатель и редуктор с изношенного устройства, переместив их на заменяющее устройство Monster, и установите новое устройство на место изношенного.
Преимущества:
- Минимизация простоев оборудования
- Сокращенные сроки поставки
- Полностью новая режущая часть
- Быстрая замена
- Продление заводской гарантии на картридж дробилки Monster
Двигатель Muffin Monster
- Мощность - 7,5 кВт
- Опции: погружное исполнение IP68, взрывозащищенное исполнение ATEX
- Планетарный редуктор, 35:1
Контроллер Muffin Monster
- Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя
- Разработан специально для дробилок Muffin Monster, собственное ПО
Установочная рама Muffin Monster
- Простой и удобный монтаж
- Разработанная конструкция подходит для большинства каналов
- Настенный монтаж для любой вертикальной поверхности
- Материальное исполнение: 304 или 316 нержавеющая сталь
- Направляющие для удобного монтажа и обслуживания

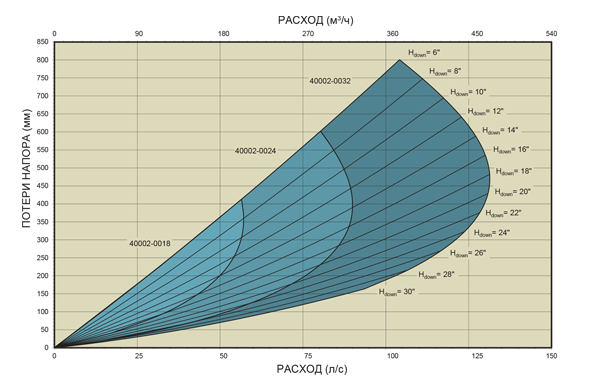

Производительность
Фрезы дробилки Muffin Monster
Кол-во зубьев
|
Толщина |
Материал |
| 11 зубьев |
8 мм |
Закаленная сталь |
Материалы дробилки Muffin Monster
| Деталь |
Стандарт |
| Корпус |
Ковкий чугун |
| Фрезы |
Закаленная сталь |
| Валы |
Закаленная сталь |
| Механические уплотненич |
Карбид вольфрама |
| Прокладки |
Витон |
Размеры (mm)
| |
|
|
Стандартные размеры2, mm
|
|
|
Канальные модели
|
Расход1 , м3/ч
|
Потери напора, мм
|
A (IP55)
|
A (IP68)
|
B
|
C
|
Примерный вес нетто- кг
|
| 40002-0018 |
207 |
203 |
1704 |
1816 |
457 |
768 |
533 |
| 40002-0024 |
327 |
406 |
1882 |
1994 |
610 |
946 |
619 |
| 40002-0032 |
477 |
457 |
2050 |
2162 |
813 |
1114 |
708 |
1 Расход рассчитан при оптимальных условиях эксплуатации в канале. Проконсультируйтесь с изготовителем по вопросам применения.
2 Размеры привода указаны для двигателя 7,5 кВт и являются максимальными. Удлиненные приводные валы доступны по запросу
Артикул дробилок Muffin Monster 40002
Тип оборудования
|
Дробилка для измельчения твердых включений |
Q |
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип дробилки
|
40K Muffin Monster |
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
Конфигурация дробилки
|
Новое устройство с двигателем (указывается отдельно) |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster |
|
|
E |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster с катушкой |
|
|
F |
|
|
|
|
|
|
|
|
|
|
|
Высота режущей части
|
450 мм (18 дюймов) |
|
|
|
L |
|
|
|
|
|
|
|
|
|
|
| |
600 мм (24 дюймов) |
|
|
|
M |
|
|
|
|
|
|
|
|
|
|
| |
800 мм (32 дюймов) |
|
|
|
N |
|
|
|
|
|
|
|
|
|
|
Фланцевое соединение
|
Неприменимо |
|
|
|
|
X |
X |
|
|
|
|
|
|
|
|
Материал фрез
|
Легированная сталь |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
| Фрезы |
11 зубьев, толщина 11 мм |
|
|
|
|
|
|
|
F |
4 |
|
|
|
|
|
Материал корпуса/Цвет
|
Чугун/Синий |
|
|
|
|
|
|
|
|
|
S |
|
|
|
|
Уплотнения и прокладки
|
Усиленные уплотнения и прокладки Витон |
|
|
|
|
|
|
|
|
|
|
V |
|
|
|
| Барабан |
Неприменимо |
|
|
|
|
|
|
|
|
|
|
|
X |
X |
|
Конфигурация привода
|
Одиночный привод |
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
| Пример |
40002-0032 |
Q |
4 |
2 |
N |
X |
X |
1 |
F |
2 |
S |
V |
X |
X |
S |
Двигатель в сборе Muffin Monster
| Мощность |
Напряжение |
Класс защиты
|
Артикул двигателя
|
| 7,5 кВт TEFC |
400В, 3-фазный, 50 Гц |
IP55 |
QF1435B2R |
| 7,5 кВт TEFC |
400В, 3-фазный, 50 Гц |
IP55 для ATEX (Ex de IIC T4) |
QF2435B2R |
| 7,5 кВт Погружной |
400В, 3-фазный, 50 Гц |
IP68 для ATEX (Ex d IIB T4) |
QF3435B1R |
Контроллер Muffin Monster
Тип двигателя дробилки
|
Артикул модели корпуса панели управления IP65 |
|
| |
Напыление из низкоуглеродистой стали
|
Нержавеющая сталь
|
| 7.5 кВт IP55 |
QN1P45XXX |
QN1S45XXX |
| 7.5 кВт IP68 |
QN2P45XXX |
QN2S45XXX |
