Серия Muffin Monster 30004 T

Дробилка 30004T Muffin Monster - Ин-лайн установка

Дробилки 30004T Muffin Monster разработаны для защиты насосного и другого оборудования. Двухвальная малооборотная дробилка Muffin Monster измельчает содержащиеся в сточных водах твердые предметы, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов.

Конструкция

  • Ин-лайн установка
  • Диаметр фланцев от 100 до 300 мм
  • Фрезы из закаленной стали (стандарт) диаметром 120 мм
  • Корпус из высокопрочного чугуна
  • Шестигранные валы 50 мм из закаленной стали
  • Механические уплотнения из карбида вольфрама, максимальное рабочее давление 10,3 бар
  • Легкая и быстрая замена картриджа с фрезами без демонтажа устройства

Производительность

  • Расход до 556 м3/ч

Области применения

  • Обработка осадка
  • Насосные станции
  • Стоки от частных и муниципальных объектов
  • Тюрьмы / Больницы
  • Тяжелая промышленность

Модернизация дробилки Monster

IПри длительной эксплуатации дробилки, изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает замену съемного картриджа. Модернизация позволяет оперативно заменить изношенные элементы и продолжить эксплуатацию оборудования.

  • Минимизация простоев оборудования
  • Сокращенные сроки поставки
  • Полностью новая режущая часть
  • Быстрая замена
  • Продление заводской гарантии на картридж дробилки Monster

Двигатель Muffin Monster

  • 2,2 кВт стандарт, 4,0 кВт опция
  • Опции: погружное исполнение IP68, взрывозащищенное исполнение ATEX
  • Планетарный редуктор, 25:1

Контроллер Muffin Monster

  • Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя
  • Разработан специально для дробилок Muffin Monster, собственное ПО

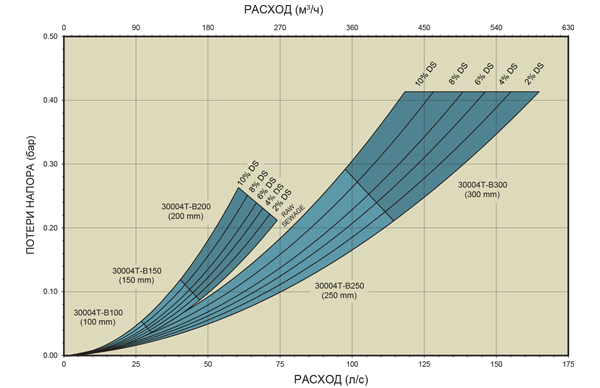

Производительность

Фрезы дробилки Muffin Monster

Кол-во зубьев
Толщина Материал
11 зубьев 8 мм Закаленная сталь
13 зубьев 5.5 мм Закаленная сталь
17 зубьев Wipes Ready® 11 мм Закаленная сталь

Материалы дробилки Muffin Monster

Деталь Стандарт
Корпус Ковкий чугун
Фрезы Закаленная сталь
Валы Закаленная сталь
Механические уплотнения Карбид вольфрама
Прокладки Карбид вольфрама

Размеры (мм)





Стандартные размеры2, mm

Размеры фланца, мм

Ин-лайн модель

Расход1 , м3

Размер трубы, мм

Потери давления, бар

A (IP55), mm

A (IP68)

В

С

D

E

F

G

Примерный вес нетто- кг

30004T-B100 102 100 0.04 1425 1529 718 483 238 180 19 (M16) 8 255
30004T-B150 159 150 0.08 1425 1529 718 534 264 240 23 (M20) 8 254
30004T-B200 250 200 0.21 1425 1529 718 584 238 295 23 (M20) 8 258
30004T-B250 386 250 0.20 1717 1821 1010 686 313 355 28 (M24) 12 358
30004T-B300 556 300 0.40 1717 1821 1010 337   410 28 (M24) 12 367

1 Ин-лайн версия дробилки обычно устанавливается со стороны всаса насосного оборудования. Проконсультируйтесь с изготовителем по вопросам применения.
2 Размеры привода представлены для двигателя 4,0 кВт и являются максимальными.

Артикулы дробилок 30004T Muffin Monster

Тип оборудования
Дробилка для измельчения твердых включений Q
Тип дробилки
30K Muffin Monster   3
Конфигурация дробилки
Новое устройство с двигателем (указываются отдельно)     1
  Сменный картридж Monster     A
  Сменный картридж Monster с катушкой     B
  Сменный картридж Monster with unibody     C
  Сменный картридж Monster with unibody & spool     D
Высота режущей части и диаметр фланца
Режущая часть 300 мм, фланец 100 мм       K 1

  Режущая часть 300 мм, фланец 150 мм       K 2

  Режущая часть 300 мм, фланец 200 мм       K 3

  Режущая часть 600 мм, фланец 250 мм       M 4

  Режущая часть 600 мм, фланец 300 мм       M 5

  Сменный картридж Monster 300 мм       K Z
  Сменный картридж Monster 600 мм       M Z
Фланцевое соединение
BS EN 1092, PN16           D
  Только сменный картридж Monster           Z
Материал фрез
Легированная сталь             1
Фрезы 7 зубьев, толщина 11 мм               F 3
  11 зубьев, толщина 8 мм               H 2
  7 зубьев Wipes Ready®, толщина 11 мм               W 4
Материал корпуса/цвет
Чугун/синий                   S
Уплотнения и прокладки
Усиленные уплотнения и прокладки Витон                     V
Барабан Неприменимо                        X X
Конфигурация привода
Одиночный привод                           S
Пример 30004T-B200 с фрезой с 17 зубьями Wipes Ready Q 3 1 K 3 D 1 W 4 S V X X S

Двигатель в сборе Muffin Monster

Мощность Напряжение Класс защиты
Артикул двигателя
2,2 кВт TEFC 400В, 3-фазный, 50 Гц IP55 (стандарт) QD1435B2M
2,2 кВт TEFC 400В, 3-фазный, 50 Гц IP55 для ATEX (Ex d IIC T4) QD2435B2M
2,2 кВт Погружной 400В, 3-фазный, 50 Гц IP68 для ATEX (Ex de IIB T4) QD3435B1M
4,0 кВт TEFC 400В, 3-фазный, 50 Гц IP55 (standard) QE1435B2M
4,0 кВт TEFC 400В, 3-фазный, 50 Гц IP55 для ATEX (Ex d IIC T4) QE2435B2M
4,0 кВт Погружной 400В, 3-фазный, 50 Гц IP68 для ATEX (Ex de IIB T4) QE3435B2M

Контроллер Muffin Monster

Тип двигателя дробилки
Артикул модели корпуса панели управления IP65
  Напыление из низкоуглеродистой стали
Нержавеющая сталь
2.2 кВт IP55 QL1P45XXX QL1S45XXX
2.2 кВт IP68 QL2P45XXX QL2S45XXX
4.0 кВт IP55 QM1P45XXX QM1S45XXX
4.0 кВт IP68 QM2P45XXX QM2S45XXX
