Sulzer CDD Channel Monster
Дробилки CDD Channel Monster разработаны для защиты насосного и другого оборудования. Два вращающихся барабана улавливают твердые частицы и направляют их в двухвальную малооборотную дробилку, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов.
Конструкция
- Установка в открытом канале
- Высота режущей части от 450 до 1500 мм
- Фрезы из закаленной стали (стандарт) диаметром 120 мм
- Корпус из высокопрочного чугуна
- Барабаны из нержавеющей стали с перфорацией 12 мм,диаметром 254 мм
- Шестигранные валы 50 мм из закаленной стали
- Механические уплотнения из карбида вольфрама, максимальное рабочее давление 10,3 бар
- Варианты установки в канале или к стене приемного резервуара насосной станции вращения и устойчивы к перепадам температуры.
- Смотровая камера с датчиком протечек для обнаружения протечек через торцевое уплотнение.
- Коробка передач доступна от 400 кВт для AFLX 1203.
- Гидравлика с полуосевым рабочим колесом. Гидравлика с диффузером и регулировочным зазором износа на всасывающей стороне часов.
Производительность
Области применения
- Насосные станции
- Cистемы водоотведения
- Очистные сооружения
- Стоки от частных и муниципальных объектов
- Тюрьмы / Больницы
- Тяжелая промышленность
Модернизация дробилки Monster
При длительной эксплуатации дробилки изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает новый картридж заводского изготовления. Извлеките двигатель и редуктор с изношенного устройства, переместив их на заменяющее устройство Monster, и установите новое устройство на место изношенного.
Преимущества:
- Минимизация простоев оборудования
- Сокращенные сроки поставки
- Полностью новая режущая часть
- Быстрая замена
- Продление заводской гарантии на картридж дробилки Monster
Двигатель Muffin Monster
- Один двигатель мощностью 4,0 кВт для фрез и барабанов
- Опции: погружное исполнение IP68, взрывозащищенноеисполнение ATEX
- Планетарный редуктор, 25:1

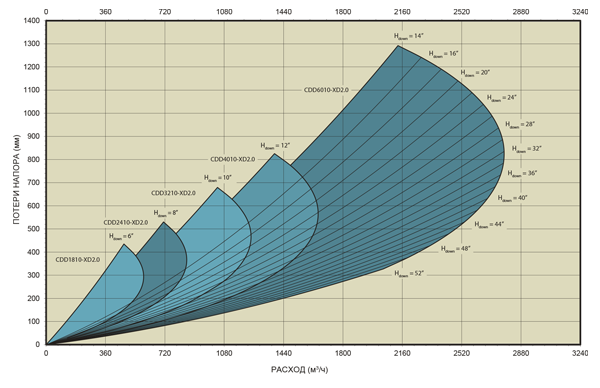

Производительность curves
Установочная рама Muffin Monster
- Простой и удобный монтаж.
- Разработанная конструкция подходит для большинства каналов.
- Настенный монтаж для любой вертикальной поверхности.
- Материальное исполнение: 304 или 316 нержавеющая сталь.
- Направляющие для удобного монтажа и обслуживания.
Контроллер Muffin Monster
- Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя.
- Разработан специально для дробилок Muffin Monster,собственное ПО.
Фрезы дробилки Channel Monster
| Кол-во зубьев |
Толщина |
Материал |
| 7 зубьев |
11мм |
Закаленная сталь |
| 11 зубьев |
8 мм |
Закаленная сталь |
| 17 зубьев Wipes Ready® |
11 мм |
Закаленная сталь |
Материалы дробилки Channel Monster
| Деталь |
Материал |
| Корпус |
Ковкий чугун |
| Фрезы |
Закаленная сталь |
| Барабаны |
304L Нержавеющая сталь |
| Валы |
Закаленная сталь |
| Механические уплотнения |
Карбид вольфрама |
| Прокладки |
Витон |
Размеры (мм)
|
Модель с одним барабаном
|
А1 , мм
|
В, мм
|
С, мм
|
Макс.расход, м3/ч
|
Примерный вес нетто1, кг
|
| CDD1810-XDS2.0 |
1538 |
775 |
578 |
591 |
626 |
| CDD2410-XDS2.0 |
1681 |
918 |
733 |
852 |
667 |
| CDD3210-XDS2.0 |
1881 |
1118 |
933 |
1243 |
701 |
| CDD4010-XDS2.0 |
2081 |
1318 |
1130 |
1650 |
735 |
| CDD6010-XDS2.0 |
2599 |
1835 |
1648 |
2775 |
837 |
1 При использовании двигателя TEFC
Артикул дробилок CDD Channel Monster
Тип оборудования
|
Дробилка для измельчения твердых включений |
Q |
|
|
|
|
|
|
|
|
|
|
|
|
|
| Тип дробилки |
CDD с двумя барабанами Channel Monster |
|
D |
|
|
|
|
|
|
|
|
|
|
|
|
| Конфигурация дробилки |
Новое устройство с двигателем (указываются отдельно) |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster |
|
|
E |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster с катушкой |
|
|
F |
|
|
|
|
|
|
|
|
|
|
|
| Высота режущей части |
450 мм (18 дюймов) |
|
|
|
L |
|
|
|
|
|
|
|
|
|
|
| |
600 мм (24 дюймов) |
|
|
|
M |
|
|
|
|
|
|
|
|
|
|
| |
800 мм (32 дюймов) |
|
|
|
N |
|
|
|
|
|
|
|
|
|
|
| |
1000 мм (40 дюймов) |
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
| |
1500 мм (60 дюймов) |
|
|
|
W |
|
|
|
|
|
|
|
|
|
|
| Фланцевое соединение |
Не применимо |
|
|
|
|
X |
X |
|
|
|
|
|
|
|
|
| Материал фрез |
Легированная сталь |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
| Фрезы |
7 зубьев, толщина 11 мм |
|
|
|
|
|
|
|
C |
4 |
|
|
|
|
|
| |
11 зубьев, толщина 8 мм |
|
|
|
|
|
|
|
F |
3 |
|
|
|
|
|
| |
17 зубьев Wipes Ready®, толщина 11 мм |
|
|
|
|
|
|
|
W |
4 |
|
|
|
|
|
Материал / цвет корпуса
|
Чугун / Синий |
|
|
|
|
|
|
|
|
|
S |
|
|
|
|
| Уплотнения и прокладки |
Усиленные уплотнения и прокладки Витон |
|
|
|
|
|
|
|
|
|
|
V |
|
|
|
| Диаметр барабана |
254 мм (10 дюймов) |
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
| Барабан |
Перфорированный 12 мм, нержавеющая сталь 304L |
|
|
|
|
|
|
|
|
|
|
|
|
B |
|
| Конфигурация привода |
Одиночный привод |
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
| Пример |
CDD3210-XDS2.0 с фрезой с 17 зубьями Wipes Ready |
Q |
D |
2 |
N |
X |
X |
1 |
W |
4 |
S |
V |
1 |
B |
S |
Двигатель в сборе Channel Monster
| Мощность |
Напряжение |
Класс защиты |
Артикул двигателя |
| 4,0 кВт TEFC |
400 В, 3-фазный, 50 Гц |
IP55 (стандарт) QE1435B2M |
QE1435B2M |
| 4,0 кВт TEFC |
400 В, 3-фазный, 50 Гц |
IP55 for ATEX (Ex d IIC T4) |
QE2435B2M |
| 4,0 кВт Погружной |
400 В, 3-фазный, 50 Гц |
IP68 for ATEX (Ex de IIB T4) |
QE3435B1M |
Контроллер Channel Monster
| Мощность |
Артикул модели корпуса панели управления IP65 |
|
| |
Напыление из низкоуглеродистой стали |
Нержавеющая сталь
|
| 4.0 кВт IP55 |
QM1P45XXX |
QM1S45XXX |
| 4.0 кВт IP68 |
QM2P45XXX |
QM2S45XXX |
