Серия Muffin Monster 10000

Дробилка 10000 Muffin Monster - Ин-лайн установка

Дробилки 30004T Muffin Monster разработаны для защиты насосного и другого оборудования. Двухвальная малооборотная дробилка Muffin Monster измельчает содержащиеся в сточных водах твердые предметы, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов. Компактная конструкция отлично подходит для установки в местах с ограниченным пространством.

Конструкция

  • Ин-лайн установка
  • Диаметр фланцев 100 мм и 150 мм
  • Фрезы из закаленной стали (стандарт) диаметром 120 мм
  • Корпус из высокопрочного чугуна
  • Шестигранные валы 50 мм из закаленной стали
  • Механические уплотнения из карбида вольфрама, рабочее давление 6 бар

Производительность

  • Расход до 125 м3/ч

Области применения

  • Обработка осадка
  • Насосные станции
  • Стоки от частных и муниципальных объектов
  • Тюрьмы / Больницы
  • Тяжелая промышленность

Модернизация дробилки Monster

При длительной эксплуатации дробилки, изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает замену съемного картриджа. Модернизация позволяет оперативно заменить изношенные элементы и продолжить эксплуатацию оборудования.

  • Минимизация простоев оборудования
  • Сокращенные сроки поставки
  • Полностью новая режущая часть
  • Быстрая замена
  • Продление заводской гарантии на картридж дробилки Monster

Двигатель Muffin Monster

  • 1,5 кВт стандарт, 2,2 кВт опция
  • Опции: погружное исполнение IP68, взрывозащищенное исполнение ATEX
  • Планетарный редуктор, 25:1

Контроллер Muffin Monster

  • Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя
  • Разработан специально для дробилок Muffin Monster, собственное ПО

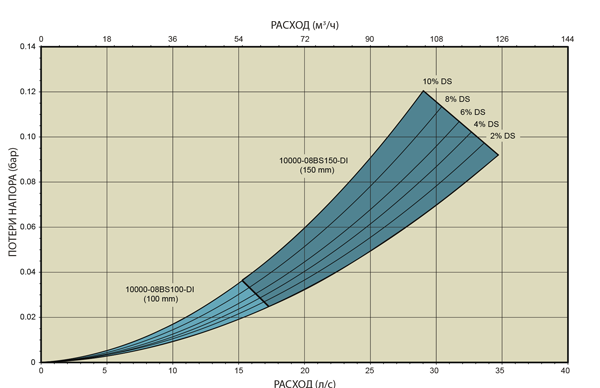

Производительность

Фрезы дробилки Muffin Monster

Кол-во зубьев
Толщина Материал
11 зубьев 8 мм Закаленная сталь
13 зубьев 5.5 мм Закаленная сталь
17 зубьев Wipes Ready® 11 мм Закаленная сталь

Материалы дробилки Muffin Monster

Деталь Материал
Корпус Ковкий чугун
Фрезы Закаленная сталь
Валы Закаленная сталь
Механические уплотнения Карбид вольфрама
Прокладки Пробка и резина

Размеры (мм)





Стандартные размеры2, мм

Размеры фланцев, мм

Ин-лайн модель

Расход1 , м3

Размер трубы, мм

Потери давления, бар

A (IP55)

A (IP68)

В

С

D

E

Примерный вес нетто 1- кг

10000-B100-DI 62 100 0.03 1010 1160 158 406 180 19 (M16) 137
10000-B150-DI 125 150 0.09 1010 1160 184 483 240 23 (M20) 147

1  0-2% твердых включений. Ин-лайн версия дробилки обычно устанавливается со стороны всаса насосного оборудования. Проконсультируйтесь с изготовителем по вопросам применения.
2 Размеры привода представлены для двигателя 2,2 кВт и являются максимальными..

Артикулы дробилок Muffin Monster 10000

Тип оборудования
Дробилка для измельчения твердых включений Q
Тип дробилки
10K Muffin Monster   1
Конфигурация дробилки
Новое устройство с двигателем (указывается отдельно)     1
  Сменный картридж Monster     A
  Сменный картридж Monster с катушкой     B
Высота режущей части
Режущая часть 200 мм, фланец 100 мм       J 1

  Режущая часть 200 мм, фланец 150 мм       J  2
Фланцевое соединение
BS EN 1092, PN16           D
Материал фрез
Легированная сталь             1
Фрезы 11 зубьев, толщина 8 мм               F 3
  13 зубьев, толщина 5.5 мм               H 2
  17 зубьев Wipes Ready®, толщина 11 мм               W 4
Материал корпуса/Цвет
Чугун/Синий                   S
Уплотнения и прокладки
Seal cartridge and cork & rubber gaskets                     C
Барабан Неприменимо                        X X
Конфигурация привода
Одиночный привод                           S
Пример 10000-B100 с фрезой с 13 зубьями Q 1 1 J 1 D 1 H 2 S C X X S

Двигатель в сборе Muffin Monster

Мощность Напряжение Класс защиты
Артикул двигателя
2,2 кВт редукторный 400В, 3-фазный, 50 Гц IP55 QA1435BXM
2,2 кВт редукторный 400В, 3-фазный, 50 Гц IP55 QB1435BXM
2,2 кВт TEFC 400В, 3-фазный, 50 Гц IP55 для ATEX (Ex de IIC T4) QC2435B2M
4,0 кВт Погружной 400В, 3-фазный, 50 Гц IP68 для ATEX (Ex de IIB T4) QC3435B1M
4,0 кВт TEFC 400В, 3-фазный, 50 Гц IP55 для ATEX (Ex d IIC T4) QD2435B2M
4,0 кВт Погружной 400В, 3-фазный, 50 Гц IP68 для ATEX (Ex de IIB T4) QD1435B1M

Контроллер Muffin Monster

Тип двигателя дробилки
Артикул модели корпуса панели управления IP65

  Напыление из низкоуглеродистой стали
Нержавеющая сталь
1.5 кВт IP55 QK1P45XXX QK1S45XXX
1.5 кВт IP68 QK2P45XXX QK2S45XXX
2.2 кВт IP55 QL1P45XXX QL1S45XXX
2.2 кВт IP68 QL2P45XXX QL2S45XXX
