Дробилка 30005 Muffin Monster - установка в открытом канале
Дробилки 30005 Muffin Monster разработаны для защиты насосного и другого оборудования. Двухвальная малооборотная дробилка Muffin Monster измельчает содержащиеся в сточных водах твердые предметы, что помогает избежать дорогостоящих проблем с насосным оборудованием и засоров канализационных коллекторов.
Конструкция
- Установка в открытом канале
- Высота режущей части от 300 до 1500 мм
- Фрезы из закаленной стали (стандарт) диаметром 120 мм
- Корпус из высокопрочного чугуна
- Шестигранные валы 50 мм из закаленной стали
- Механические уплотнения из карбида вольфрама, максимальное рабочее давление 10,3 бар
- Варианты установки в канале или к стене приемного резервуара насосной станции.
Производительность
Области применения
- Насосные станции
- Cистемы водоотведения
- Очистные сооружения
- Стоки от частных и муниципальных объектов
- Тюрьмы / Больницы
- Тяжелая промышленность
Модернизация дробилки Monster
При длительной эксплуатации дробилки, изнашивается режущая часть. Вместо замены комплектной дробилки Sulzer предлагает замену съемного картриджа. Модернизация позволяет оперативно заменить изношенные элементы и продолжить эксплуатацию оборудования.
Benefits include:
- Минимизация простоев оборудования
- Сокращенные сроки поставки
- Полностью новая режущая часть
- Быстрая замена
- Продление заводской гарантии на картридж дробилки Monster
Двигатель Muffin Monster
- 2,2 кВт стандарт, 3,7 кВт опция
- Опции: погружное исполнение IP68, взрывозащищенное исполнение ATEX
- Планетарный редуктор, 25:1
Контроллер Muffin Monster
- Обеспечивает максимальную защиту электрических и механических компонентов с минимальным периодом простоя
- Разработан специально для дробилок Muffin Monster, собственное ПО
Установочная рама Muffin Monster
- Разработанная конструкция подходит для большинства каналов
- Простой и удобный монтаж
- Настенный монтаж для любой вертикальной поверхности
- Материальное исполнение: 304 или 316 нержавеющая сталь
- Направляющие для удобного монтажа и обслуживания

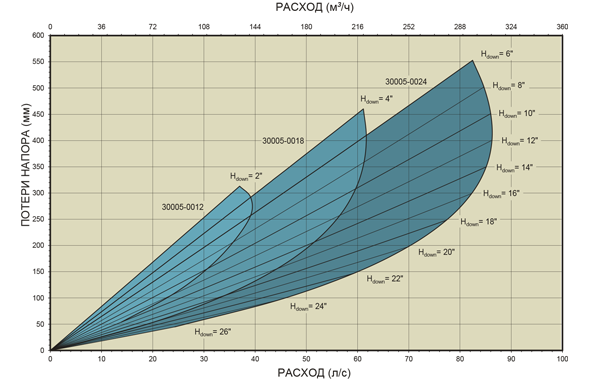

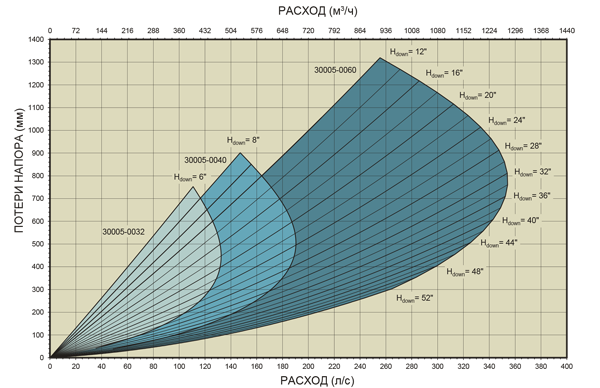

Кривые производительности
Фрезы дробилки Muffin Monster
Кол-во зубьев
|
Tолщина |
Maтериал |
| 7 зубьев |
11 мм |
Закаленная сталь |
| 11 зубьев |
8 мм |
Закаленная сталь |
| 17 зубьев Wipes Ready® |
11 мм |
Закаленная сталь |
Материалы дробилки Muffin Monster
| Деталь |
Материал |
| Корпус |
Ковкий чугун |
| Фрезы |
Закаленная сталь |
| Валы |
Закаленная сталь |
|
Meханические уплотенения
|
Карбид вольфрама |
| Прокладки |
Витон |
Размеры (мм)
| |
|
|
Стандартные размеры2, мм
|
|
|
Канальные модели
|
Расход1 , м3/ч
|
Потери напора, мм
|
A (IP55)
|
A (IP68)
|
B
|
C
|
Примерный вес нетто1- кг
|
| 30005-0012 |
141 |
290 |
1307 |
1411 |
305 |
600 |
186 |
| 30005-0018 |
223 |
405 |
1456 |
1560 |
457 |
749 |
211 |
| 30005-0024 |
311 |
405 |
1602 |
1706 |
609 |
895 |
236 |
| 30005-0032 |
477 |
445 |
1799 |
1903 |
813 |
1092 |
263 |
| 30005-0040 |
686 |
495 |
2002 |
2106 |
1016 |
1295 |
295 |
| 30005-0060 |
1277 |
760 |
2474 |
2720 |
1524 |
1813 |
383 |
1 In-Line unit typically installed prior to suction side of pump. Consult factory for analysis of application.
2 Drive dimensions are a maximum based on a unit with a 4.0 kW drive.
Артикулы дробилок Muffin Monster 30005
Тип оборудования
|
Дробилка для измельчения твердых включений |
Q |
|
|
|
|
|
|
|
|
|
|
|
|
|
Тип дробилки
|
30K Muffin Monster |
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
Конфигурация дробилки
|
Новое устройство с двигателем (указывается отдельно) |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster |
|
|
E |
|
|
|
|
|
|
|
|
|
|
|
| |
Сменный картридж Monster с катушкой |
|
|
F |
|
|
|
|
|
|
|
|
|
|
|
Высота режущей части
|
300 мм (12 дюймов) |
|
|
|
K |
|
|
|
|
|
|
|
|
|
|
| |
450 мм (18 дюймов) |
|
|
|
L |
|
|
|
|
|
|
|
|
|
|
| |
600 мм (24 дюймов) |
|
|
|
M |
|
|
|
|
|
|
|
|
|
|
| |
800 мм (32 дюймов) |
|
|
|
N |
|
|
|
|
|
|
|
|
|
|
| |
1000 мм (40 дюймов) |
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
| |
1500 мм (60 дюймов) |
|
|
|
W |
|
|
|
|
|
|
|
|
|
|
Фланцевое соединение
|
Неприменимо |
|
|
|
|
X |
X |
|
|
|
|
|
|
|
|
Материал фрез
|
Легированная сталь |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
| Фрезы |
7 зубьев, толщина 11 мм |
|
|
|
|
|
|
|
C |
4 |
|
|
|
|
|
| |
11 зубьев, толщина 8 мм |
|
|
|
|
|
|
|
F |
3 |
|
|
|
|
|
| |
17 зубьев Wipes Ready®, толщина 11 мм |
|
|
|
|
|
|
|
W |
4 |
|
|
|
|
|
Материал корпуса/Цвет
|
CЧугун/Синий |
|
|
|
|
|
|
|
|
|
S |
|
|
|
|
Уплотнения и прокладки
|
Усиленные уплотнения и прокладки Витон |
|
|
|
|
|
|
|
|
|
|
V |
|
|
|
| Барабан |
Неприменимо |
|
|
|
|
|
|
|
|
|
|
|
X |
X |
|
Конфигурация привода
|
Одиночный привод |
|
|
|
|
|
|
|
|
|
|
|
|
|
S |
| Пример |
30005-0024 11 зубьев, толщина 8 мм |
Q |
3 |
2 |
M |
X |
X |
1 |
F |
3 |
S |
V |
X |
X |
S |
Двигатель в сборе Muffin Monster
| Мощность |
Напряжение |
Класс защиты
|
Артикул двигателя
|
| 2,2 kW TEFC |
400В, 3-фазный, 50 Гц |
IP55 (стандарт) |
QD1435B2M |
| 2,2 kW TEFC |
400В, 3-фазный, 50 Гц |
IP55 для ATEX (Ex d IIC T4) |
QD2435B2M |
| 2,2 kW Погружной |
400В, 3-фазный, 50 Гц |
IP68 для ATEX (Ex de IIB T4) |
QD3435B1M |
| 4,0 kW TEFC |
400В, 3-фазный, 50 Гц |
IP55 (стандарт) |
QE1435B2M |
| 4,0 kW TEFC |
400В, 3-фазный, 50 Гц |
IP55 для ATEX (Ex d IIC T4) |
QE2435B2M |
| 4,0 kW Погружной |
400В, 3-фазный, 50 Гц |
IP68 для ATEX (Ex de IIB T4) |
QE3435B1M |
Контроллер Muffin Monster
Тип двигателя дробилки
|
Артикул модели корпуса панели управления IP65
|
|
| |
Напыление из низкоуглеродистой стали
|
Нержавеющая сталь
|
| 2.2 kW IP55 |
QL1P45XXX |
QL1S45XXX |
| 2.2 kW IP68 |
QL2P45XXX |
QL2S45XXX |
| 4.0 kW IP55 |
QM1P45XXX |
QM1S45XXX |
| 4.0 kW IP68 |
QM2P45XXX |
QM2S45XXX |
