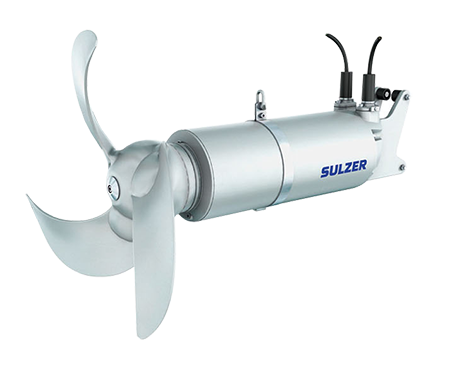

Sulzer погружной миксер XRW 900
Компактные Sulzer погружные миксеры сконструированы для широких областей применения при перемешивании и смешивании в больших резервуарах и открытой воде.
Конструкция
Погружные миксеры сконструированы как компактные, герметичные устройства, с винтом и монтажной скобой, позволяющей монтировать устройство на квадратную направляющую трубу. Возможны два варианта исполнения миксера из чугуна (EC) и нержавеющей стали (CR).
Двигатель
Высокоэффективный двигатель IE3, 3-х фазный, 4-полюсной, 50 Гц, с изоляцией статора Класса F (155 °C), Макс. глубина погружения 20 м.
Винт
Технически оптимизированный, работающий по направляющей оси 3-х лопастной пропеллер, сконструирован для эксплуатации при высокой осевой нагрузке и поэтому имеют хорошую пропускную способность в осевом направлении. Пропеллер самоочищается, и обеспечивает эксплуатацию без вибраций.
Дефлекторное кольцо
Запатентованное твердое дефлекторное кольцо защищает механические уплотнения от повреждений при попадании твердых частиц или волокнистых включений.
Подшипники
Все подшипники не требуют смазки в течение всего жизненного цикла и сервисно-технического обслуживания, с расчетным сроком эксплуатации более 100 000 часов.
Редуктор
Высокоэффективный редуктор, рассчитанное время усталостной прочности более 100 000 ч.
Уплотнение вала
Sic-Sic механическое уплотнение со стороны вала. NBR Кольцевое уплотнение и манжетное уплотнение.
Контроль уплотнений
DI-система с датчиками в масляной камере**, двигателе и соединительной кабельной камере.
Температурный контроль
Термодатчики в статоре с лимитом до 140°C.
Кабель
10 м, устойчивый к стокам CSM материал. XRW 900-PA 110/4: 1 x S1BN8-F, 10G1.5 Tecwater. XRW 900-PA 150/4: 2 x S1BN8-F, 4G4+2×0.75 Tecwater. XRW 900-PA 220/4: 2 x S1BN8-F, 4G4+2×0.75 Tecwater.
Опции
Взрывозащищенная версия, потоковое кольцо, уплотнение из витона, PTC или PT 100 в статоре, поглотитель вибраций, подъемная скоба, дополнительное уплотнение (Sic-C) со стороны двигателя, EMC кабель, класс изоляции H.
Вес
XRW 900-PA 110/4 = 260 кг. With flow ring = 338 кг. XRW 900-PA 150/4 = 295 кг. With flow ring = 373 кг. XRW 900-PA 220/4 = 320 кг. With flow ring = 398 кг.
Данные системы
| Двигатель |
PA 110/4 |
PA 150/4 |
PA 220/4 |
| Номин. мощность (кВт) |
11.0 |
15.0 |
22.0 |
| КПД двигателя (%) |
18.7 |
25.8 |
37.8 |
| Скорость (мин-1) |
2381 |
2381/2852 |
2852 |
| Эфф-ость двигателя (%) |
91.4 |
92.1 |
92.5 |
| Эфф-ость двигателя |
0.85 |
0.84 |
0.84 |
1 = передаточное число i = 6, 2 = передаточное число i = 5
Производительность миксера
| Гидравлическая часть № |
Мощность мешалки PP в кВт |
Двигатель кВт |
| 9032 |
7.0 |
11.0 |
| 9033 |
7.8 |
11.0 |
| 9034 |
8.4 |
11.0 |
| 9035 |
10.2 |
15.0 |
| 9033 |
11.5 |
15.0 |
| 9034 |
14.4 |
22.0 |
| 9035 |
18.5 |
22.0 |
| 9052* |
5.6 |
11.0 |
| 9053* |
6.3 |
11.0 |
| 9054* |
6.8 |
11.0 |
| 9055* |
8.2 |
15.0 |
| 9053* |
9.0 |
15.0 |
| 9054* |
11.3 |
22.0 |
| 9055* |
13.9 |
22.0 |
* с кольцом направления потока
Материалы
| Деталь |
EC (чугун) |
CR (нерж. сталь) |
| Корпус двигателя |
EN-GJL-250 painted |
1.4571 (AISI 316) |
| Монтажная скоба |
EN-GJL-250 painted / полиамид (CF-8M) |
1.4470 / полиамид (CF-8M) |
| Вал двигателя |
1.4021 / EN-GJS-700-3 |
1.4021 / EN-GJS-700-3 |
| Винт |
1.4571 (AISI 316) |
1.4571 (AISI 316) |
| Крепежи |
1.4401 (AISI 316) |
1.4401 (AISI 316) |
