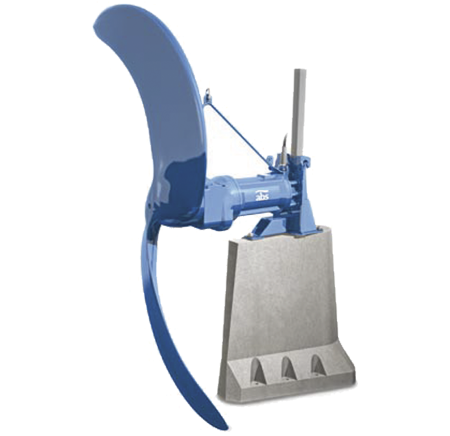

Sulzer ускоритель потока XSB 1600-2000
Компактные Sulzer ускорители потока были разработаны для широкого спектра применений. Устройства подходят для создания потоков в больших резервуарах и открытых водоемах при смешивании и перемешивании сред.
Конструкция
Sulzer ускоритель потока XSB разработан как компактное, герметичное устройство, включающее в себя винт и встроенную соединительную систему. Ускоритель потока производится из следующих материалов: Чугун (EC).
Двигатель
Высокоэффективный IE3, короткозамкнутый, 3-фазный, 4-полюсной, 50 Гц, класс изоляции F (155 °C), максимальная глубина погружения 20 м.
Винт
Технически оптимизированный, аксиально работающий 2-лопастной винт с очень хорошим эффектом самоочистки для работы без вибраций. Винты предназначены для достижения высокой тяги, а, следовательно, высокой пропускной способности в осевом направлении.
Дефлекторное кольцо
Запатентованное дефлекторное кольцо защищает механическое уплотнение от повреждений при попадании твердых и волокнистых веществ.
Подшипники
Все подшипники, не требующие смазки и сервисного обслуживания, с расчетным сроком эксплуатации более 100 000 часов.
Характеристики двигателей
| Двигатель |
РА12/4 |
РА 18/4 |
РА 25/4 |
РА 35/4 |
РА 55/4 |
| Номинальная мощность (кВт) |
1.2 |
1.8 |
2.5 |
3.5 |
5.5 |
| Номинальный ток при 400 в (А) |
2.37 |
3.59 |
4.63 |
7.63 |
12.5 |
| КПД двигателя (%) |
87.8 |
88.3 |
89.6 |
88.4 |
89.9 |
| Скорость (min-1) |
39/42/46 |
42 |
53/60 |
60/68 |
68 |
Редуктор
Высокая усталостная прочность редуктора высокой эффективности и длительный срок эксплуатации, уже имеет смазку.
Уплотнение вала
Со стороны двигателя двойное радиальное уплотнение, в средней части механическое уплотнение из карбид кремния не зависящее от направления вращения. O-уплотнение / уплотняющая манжета: NBR.
Контроль уплотнений
DI-датчики в распределительной коробке, в масляной камере, в двигателе и в редукторе.
Контроль температуры
TCS-Система термоконтроля с биметаллическими контактами в качестве термодатчиков в каждой фазе статора обеспечивает своевременное оповещение или автоматическое выключение двигателя при повышении допустимого предела температуры, например во время перегрузок, повышения температуры среды или вследствие других проблем.
Кабель
10 м устойчивый к сточным водам S1BN8-F.
Опции
Взрывозащищенное исполнение, уплотнения из витона, рукав защиты кабеля, PTC или PT 100 в статоре.
Вес
XSB 1621, 1622, 1623, 1624 = 260 кг.
XSB 1821, 1822, 1823, 1824, 1825 = 265 кг.
XSB 2021, 2022, 2023, 2024, 2025 = 270 кг.
Бетонный пьедестал с креплением = 490 кг.
Производительность ускорителя потока
| Гидравлика No. |
Диаметр винта, мм
|
Мощность миксера PP в кВт
|
Двигатель кВт |
| XSB 1621 |
1600 |
0,8 |
1,2 |
| XSB 1622 |
1600 |
1,4 |
1,8 |
| XSB 1623 |
1600 |
1,9 |
2,5 |
| XSB 1624 |
1600 |
2,6 |
3,5 |
| XSB 1821 |
1800 |
0,7 |
1,2 |
| XSB 1822 |
1800 |
1,2 |
1,8 |
| XSB 1823 |
1800 |
1,9 |
2,5 |
| XSB 1824 |
1800 |
2,6 |
3,5 |
| XSB 1825 |
1800 |
3,5 |
5,5 |
| XSB 2021 |
2000 |
1,1 |
1,2 |
| XSB 2022 |
2000 |
1,4 |
1,8 |
| XSB 2023 |
2000 |
2,3 |
2,5 |
| XSB 2024 |
2000 |
3,1 |
3,5 |
| XSB 2025 |
2000 |
4,1 |
5,5 |
Материалы
| Деталь |
Материал |
| Корпус двигателя |
EN1563; EN-GJS-400-18 (GGG-40) |
| Вал двигателя |
1.0060 (St 60-2) |
| Вал пропеллера |
1.7225 полностью герметичны(42CrMo4) |
| Пропеллер |
Усиленная твердым полиуретаном |
| Крепежная скоба |
DIN 17 445; 1.4408 (CF-8M), (AISI 316) |
| Крепежи |
1.4401 (AISI 316) |
