Серия XRW 210

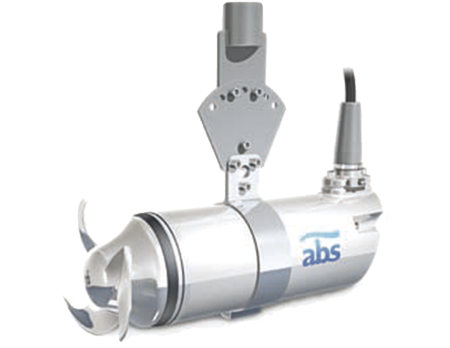

ABS погружной миксер XRW 210

Компактные ABS погружные миксеры сконструированы для широких областей применения при перемешивании и смешивании в больших резервуарах и открытой воде.

Конструкция

Погружные миксеры сконструированы как компактные, герметичные устройства, с пропеллером и монтажной скобой, которая позволяет подобрать установку как по вертикали, так и по горизонтали. Доступен также монтажный комплект для установки на квадратную направляющую трубу. Потоковое кольцо устанавливается на некоторые модели. Возможны два варианта исполнения миксера из чугуна (EC) и нержавеющей стали (CR).

Винт

Технически оптимизированный, работающий по направляющей оси 2-х или3-х лопастной пропеллер, сконструирован для эксплуатации при высокой осевой нагрузке и поэтому имеют хорошую пропускную способность в осевом направлении. Пропеллер самоочищается, и обеспечивает эксплуатацию без вибраций.

Дефлекторное кольцо

Запатентованное твердое дефлекторное кольцо защищает механические уплотнения от повреждений при попадании твердых частиц или волокнистых включений.

Подшипники

Все подшипники не требуют смазки в течение всего жизненного цикла и сервисно-технического обслуживания, с расчетным сроком эксплуатации более 100 000 часов.

Уплотнение вала

Sic-Sic механическое уплотнение со стороны вала. NBR Кольцевое уплотнение и манжетное уплотнение.

Контроль уплотнений

DI-система с датчиками в масляной камере**, двигателе и соединительной кабельной камере.

Кабель

10 м устойчивый к стокам CSM материал, типа S1BN8-F. Длина (м): 15, 20, 30, 40, 50.

Двигатель

Высокоэффективный двигатель IE3, 3-х фазный, с косозубым редуктором; 400 В*; 50 Гц; 4-полюсной. Тип защиты IP 68, с изоляцией статора Класс H.
Пуск: Прямой пуск (DOL). Макс. глубина погружения 20 м. * доступно другое напряжение питания.

Опции

Взрывозащищенная версия, дополнительное уплотнение (Sic-C) со стороны двигателя, потоковое кольцо, уплотнение из витона, EMC кабель, PTC термисторы в статоре, вертикальная настройка угла наклона, вихревая заслонка, подъемная скоба, направляющая квадратная скоба, поглотитель вибраций.

Температурный контроль

Термодатчики в статоре с лимитом до 140°C.

Характеристики двигателя

Двигатель PA 08/4 PA 15/4
Номинальная мощность (кВт)             0.8 1.5
Номинальный ток при 400 В (A)         1.8 3.7
Скорость (мин-1)                                   1424 1434
Эффективность двигателя (%)           82.5 85.3
Фактор мощности 0.75 0.70

Производительность миксера

Гидравлическая часть Мощность мешалки РР в кВт Двигатель кВт
2121 0,4 0,8
2131 0,7 0,8
2132 1 1,5
2133 1,2 1,5
2141* 0,3 0,8
2151* 0,5 0,8
2152 0 1,5
2153 0,9 1,5

Материалы

Деталь EC CR
Корпус двигателя EN-GJL-250 painted 1.4404 (AISI 316L)
Вал двигателя 1.4021 (AISI 420) 1.4401 (AISI 316)
Пропеллер 1.4460 (AISI 329) 1.4460 (AISI 329)
Крепежи 1.4401 (AISI 316) 1.4401 (AISI 316)
Подъемный ремень 1.4404 (AISI 316L) 1.4404 (AISI 316L)
