Sulzer Scaba мешалка верхней установки

Применение

Мешалки Scanpump серии Scaba индивидуально подбираются для всех случаев, где требуется смешать жидкость с другой жидкостью, включениями или газом. Данные мешалки применяются для переработки сточных вод, в технологических процессах и бумажной промышленности.

Конструкция

Мешалки прочной модульной конструкции могут совмещаться с различными типами устройств управления, рабочими колесами и уплотнением. Благодаря этому, мешалки могут быть адаптированы для любого процесса.

Привод

Привод выбирается исходя из потребностей и желаний покупателя. Мешалки могут быть оборудованы шестерней, коробкой передач с параллельными валами, конической зубчатой передачей или клиноременной передачей.

Пьедестал

Пьедестал оборудован двойными сферическими шарикоподшипниками с регулируемым рукавом. Для клиноременной передачи и специфических случаев, используется дополнительные подшипники вала, встроенные в пьедестал.

Корпус для соединения вала

Корпус для соединения вала укомплектован соответствующим фланцем. Соединяющие фланцы для корпуса могут быть представлены различными размерами.

Уплотнение вала

Уплотнение вала сконструировано для защиты от давления в резервуаре, а так же для предотвращения протечек со стороны вала. Уплотнения также используются для защиты
от попадания примесей в механизм, для защиты мешалки от брызг или испарений от жидкости. Варианты уплотнений: одинарное или двойное механическое уплотнение, набивка сальника, TH, TL м TS уплотнение и лабиринтное уплотнение.

Характеристики

Диаметр рабочего колеса	100мм - 6м (4-236 дюймов)
Мощность до	250кВт
Длина вала до	30м

Муфты вала

Мешалка оборудована одной или, в случае необходимости, несколькими муфтами вала. В качестве муфт используются фланцы, но в случае строгих гигиенических требований, используется резьбовые соединения вместо стандартных.

Рабочее колесо мешалки

Существует широкий диапазон патентованных рабочих колес для мешалок Scaba, дающих возможность выбрать оптимальное смешивание для каждого конкретного процесса. В сочетании с нашим ноу-хау, эти рабочие колеса показывают наилучшие результаты при наименьших энергозатратах.

Двигатель

Диапазон мощности: 0,12-250 кВт.

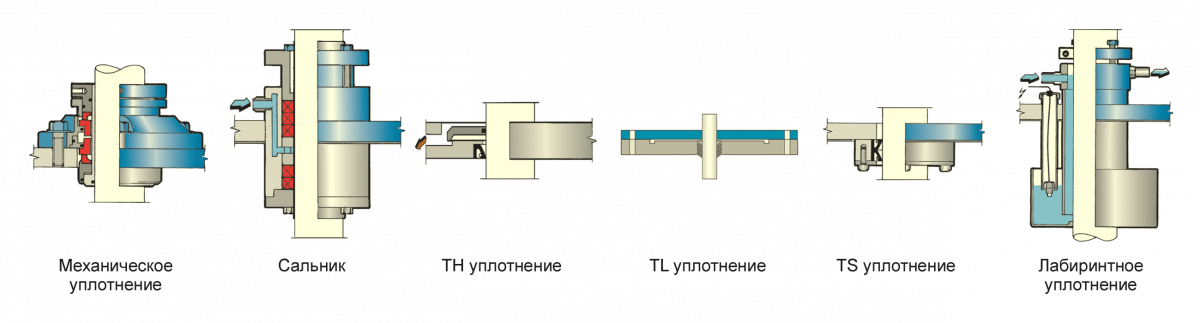

Уплотнения вала

Механическое уплотнение

• Двойное или одинарное
• Сухое или смазанное
• Раздельное уплотнение
• Охлаждаемый водой корпус уплотнения
• Уплотнительный картридж

Сальник

Втулка уплотнения, обычно включенная в комплект увеличивает продолжительность службы уплотнения. Вал часто оборудуется изнашиваемой легкосъемной гильзой.

• 5 уплотнителей.
• Жидкие или смазанные.

ТН уплотнение

Гигиеническое уплотнение сконструировано для защиты от проникновения масла или грязи в технологическую жидкость.

TL уплотнение

Защищает мешалку от брызг. Полностью из тефлона без резиновых деталей. Особенно подходит для агресивных сред, где существует большая изнашиваемость резиновых деталей.

TS уплотнение

Манжетное уплотнение сконструированно для защиты от попаданий грязи в технологическую жидкость. Защищайте мешалку от брызг.

Лабиринтное уплотнение

Уплотнение для процессов с низким давлением. Особенно подходят для варочных котлов. Высота водяного затвора определяется давлением внутри резервуара.

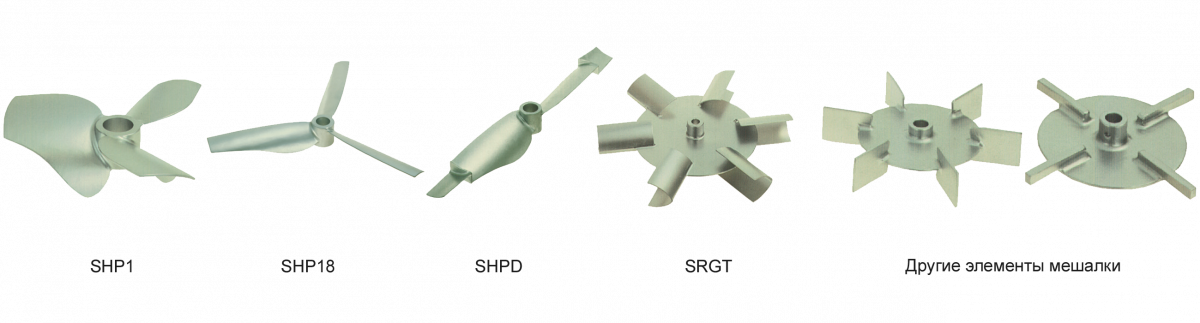

Рабочие колеса

SHP1

Наши рабочие колеса хорошо зарекоммендовали себя как высокопроизводительные и энергоэффективные. Они эффективны и при перекачивании сложных суспензий, гомогенизации и смешивании. Предназначен для смешивания жидкостей до 50 000 мПа.

SHP18

Запатентованная модель SHP1. Предлагает улучшенную эффективность для жидкостей пониженной вязкости. Низкий вес благодаря улучшенной конструкции вала.

SHPD

Рабочее колесо двойного действия для жидкостей с повышенной вязкостью и клейкой консистенцией. Также подходит для аккуратного взбалтывания. Благодаря двойной функции жидкость смешивается снизу вверх и сверху вниз.

SRGT

Запатентованная турбина для распыления газа. Благодаря конструкции мощность остается постоянной для всех газов. Хорошие характеристики как на трехфазных системах включает в себя частицы газа.

Другие элементы мешалки

Наш ассортимент включает также рабочие колеса стандартного типа.
