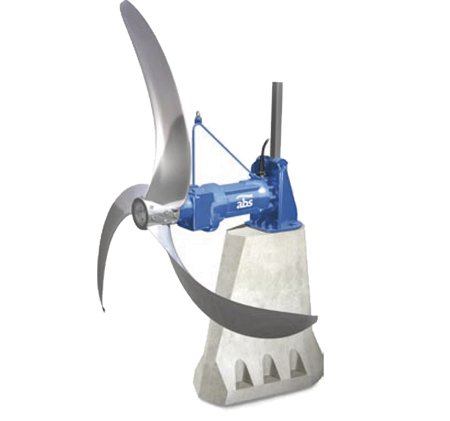

Sulzer ускоритель потока XSB 1400-2750
Компактные Sulzer ускорители потока были разработаны для широкого спектра применений. Устройства подходят для создания потоков в больших резервуарах и открытых водоемах при смешивании и перемешивании сред.
Конструкция
Sulzer ускоритель потока XSB разработан как компактное, герметичное устройство, включающее в себя винт и встроенную соединительную систему. Ускоритель потока производится из следующих материалов: Чугун (EC).
Двигатель
Высокоэффективный IE3, короткозамкнутый, 3-фазный, 4- и 6-полюсной, 50 Гц, класс изоляции F (155 °C), максимальная глубина погружения 20 м.
Винт
Технически оптимизированный, аксиально работающий 2- и 3-лопастной винт с очень хорошим эффектом самоочистки для работы без вибраций. Винты предназначены для достижения высокой тяги, а, следовательно, высокой пропускной способности в осевом направлении.
Дефлекторное кольцо
Запатентованное дефлекторное кольцо защищает механическое уплотнение от повреждений при попадании твердых и волокнистых веществ.
Подшипники
Все подшипники, не требующие смазки и сервисного обслуживания, с расчетным сроком эксплуатации более 100 000 часов.
Редуктор
Высокая усталостная прочность редуктора высокой эффективности и длительный срок эксплуатации, уже имеет смазку.
Уплотнение вала
Со стороны двигателя двойное радиальное уплотнение, в средней части механическое уплотнение из карбид кремния не зависящее от направления вращения. O-уплотнение / уплотняющая манжета: NBR.
Контроль уплотнений
DI-датчики в распределительной коробке, в масляной камере, в двигателе и в редукторе.
Кабель
10 м устойчивый к сточным водам S1BN8-F.
Контроль температуры
TCS-Система термоконтроля с биметаллическими контактами в качестве термодатчиков в каждой фазе статора обеспечивает своевременное оповещение или автоматическое выключение двигателя при повышении допустимого предела температуры, например во время перегрузок, повышения температуры среды или вследствие других проблем.
Опции
Взрывозащищенное исполнение, уплотнения из витона, рукав защиты кабеля, PTC или PT 100 в статоре.
Вес ускорителя потока
XSB 1431 = 278 кг.
XSB 2231, 2531, 2731 = 315 кг.
XSB 2232, 2233, 2532, 2533, 2732, 2733 = 320 кг.
XSB 142.. = 268 кг.
XSB 1621 = 270 кг.
XSB 222.. = 275 кг.
XSB 252.. = 278 кг.
XSB 272.. = 280 кг.
Вес бетонного пьедестала и соединительного девайса
XSB 1431, 223.., 253.., 273.. = 980 кг.
XSB 142.., 1621 = 490 кг.
XSB 222.., 252.. = 625 кг.
XSB 272.. = 965 кг.
Идентификационный код:
например, XSB 2721-PA55/4
XSB ….. Наименование продукта
27 …….. Диаметр пропеллера (дм)
2 ……… Тип пропеллера: 2 = 2-х лопастной, 3 = 3-х лопастной
1 ……… Идентификационный номер
PA ……. Обозначение двигателя
55 …….. Мощность двигателя (P2 [кВт] x 10)
4 ……… Кол-во полюсов
Материалы
| Деталь |
Материал |
| Корпус двигателя |
EN1563; EN-GJS-400-18 (GGG-40) |
| Вал двигателя |
1.0060 (St 60-2) |
| Вал пропеллера |
1.7225 полностью герметичны (42 СrMo4) |
| Пропеллер |
Композиты (Стеклянные волокна, смолы, покрытие гелем) |
| Крепежная скоба |
DIN 17 445; 1.4408 (CF-8M), (AISI 316) |
| Крепежи |
1.4401 (AISI 316) |
Характеристики двигателей
| Тип винта |
2 лопасти |
2 лопасти |
2 лопасти |
2 лопасти |
2 лопасти |
3 лопасти |
3 лопасти |
| Двигатель |
РА 10/6 |
РА 12/4 |
РА 18/4 |
РА 25/4 |
РА 35/4 |
РА 55/4 |
РА 75/4 |
| Номинальная мощность (кВт) |
1.0 |
1..2 |
1..8 |
2..5 |
3..5 |
5..5 |
7.5 |
|
Номинальный ток при
400 в (А)
|
2.0
|
2..4
|
3..6
|
4..6
|
7..6
|
12..5
|
14.9
|
| КПД двигателя (%) |
85.4 |
87.8 |
88.3 |
89.6 |
88.4 |
89.4 |
90.0 |
| Скорость (min-1) |
26/28/31/33 |
35/39 |
39/42/46/64/68 |
46/49 |
49/53/57 |
57/60/86 |
53/57/60 |
Производительность ускорителя потока
| Гидравлика№ |
Диаметр винта мм |
Мощность миксера, РР кВт |
Двигатель кВт |
| XSB1421 |
1400 |
1,5 |
1,8 |
| XSB1422 |
1400 |
1,7 |
1,8 |
| XSB1423 |
1400 |
3,5 |
5,5 |
| XSB1621 |
1600 |
5,2 |
5,5 |
| XSB2221 |
2200 |
0,7 |
1,2 |
| XSB2222 |
2200 |
1 |
1,2 |
| XSB2223 |
2200 |
1,3 |
1,8 |
| XSB2224 |
2200 |
1,6 |
1,8 |
| XSB2524 |
2500 |
2 |
2,5 |
| XSB2525 |
2500 |
2,5 |
3,5 |
| XSB2526 |
2500 |
3,2 |
3,5 |
| XSB2527 |
2500 |
3,8 |
5,5 |
| XSB2720 |
2750 |
3,4 |
3,5 |
| XSB2721 |
2750 |
0,4 |
1 |
| XSB2722 |
2750 |
0,5 |
1 |
| XSB2723 |
2750 |
0,6 |
1 |
| XSB2724 |
2750 |
0,8 |
1 |
| XSB2725 |
2750 |
1 |
1,2 |
| XSB2726 |
2750 |
1,3 |
1,8 |
| XSB2727 |
2750 |
1,7 |
1,8 |
| XSB2728 |
2750 |
2,2 |
2,5 |
| XSB2729 |
2750 |
2,7 |
3,5 |
| XSB1431 |
1400 |
5 |
5,5 |
| XSB2231 |
2200 |
4,6 |
5,5 |
| XSB2232 |
2200 |
5,5 |
5,5 |
| XSB2233 |
2200 |
6,5 |
7,5 |
| XSB2531 |
2500 |
4,6 |
5,5 |
| XSB2532 |
2500 |
5,6 |
7,5 |
| XSB2533 |
2500 |
6,7 |
7,5 |
| XSB2731 |
2750 |
4,8 |
5,5 |
| XSB2732 |
2750 |
5,8 |
7,5 |
| XSB2733 |
2750 |
7 |
7,5 |
